Сопротивление паропроницанию наружных ограждающих конструкций
Для обеспечения расчетных значений сопротивления теплопередаче при эксплуатации ограждающих конструкций последние должны находиться в соответствующих температурно-влажностных условиях, что определяется параметрами воздушной среды внутри и снаружи помещения и сопротивлением паропроницанию ограждающей конструкции.

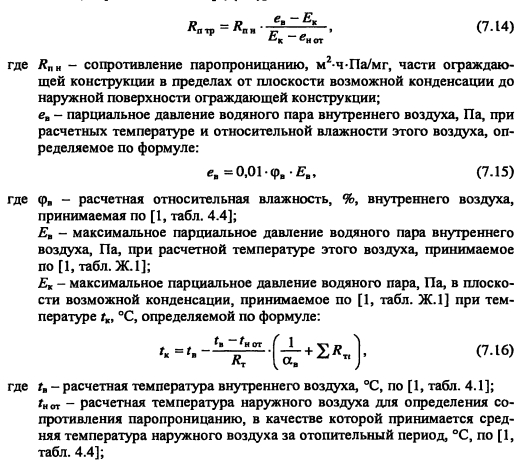

Сопротивление паропроницанию части ограждающей конструкции в пределах от внутренней поверхности до плоскости возможной конденсации должно быть не менее требуемого сопротивления паропроницанию, определяемого по [1, (9.1)]:
Плоскость возможной конденсации - сечение ограждающей конструкции, перпендикулярное направлению теплового и влажностного потоков, в котором при расчетных значениях температуры и относительной влажности внутреннего и наружного воздуха имеет место наибольшее превышение расчетного парциального давления водяного пара над максимальным парциальным давлением, соответствующим температуре ограждения в данном сечении.
Для расчета требуемого сопротивления паропроницанию ограждающей конструкции принимают, что плоскость возможной конденсации в однородной (однослойной) конструкции располагается на расстоянии равном 0,66 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с поверхностью теплоизоляционного слоя, ближайшей к наружной поверхности ограждающей конструкции.
Сопротивление паропроницанию, слоя ограждающей конструкции определяют по формуле:
Сопротивление паропроницанию части многослойной конструкции (от внутренней поверхности конструкции до плоскости возможной конденсации или от плоскости возможной конденсации до наружной поверхности конструкции) определяют как сумму сопротивлений паропроницанию составляющих данную часть конструкции слоев:
Сопротивление паропроницанию воздушных прослоек в ограждающих конструкциях принимают равным нулю независимо о г толщины и расположения этих прослоек.
Сопротивление паропроницанию некоторых листовых материалов и тонких слоев пароизоляции принимают по [1, табл. И.1].
Не требуется определять сопротивление паропроницанию следующих наружных ограждающих конструкций помещений с сухим или нормальным режимом:
- однородных ( однослойных);

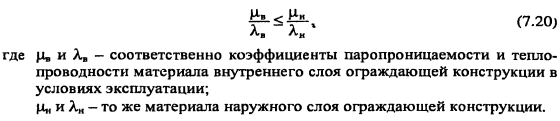

- двухслойных при выполнении условия:
Пример расчета 7.4.

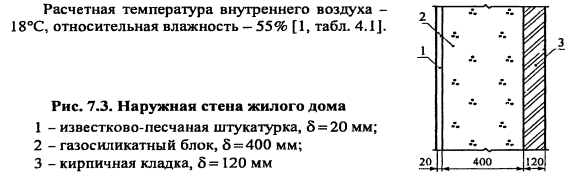

Требуется рассчитать сопротивление паропроницанию наружной стены жилого здания из мелкошгучных газосиликатных блоков, конструкция которой приведена на рис. 7.3, для климатических условий Могилевской области.
Влажностный режим помещений - нормальный, условия эксплуатации ограждающих конструкций - «Б» [1, табл. 4.2].
Расчетные значения коэффициентов теплопроводности А и паропроницаемости р, материалов стены принимаем по [1, табл. А.1] для условий эксплуатации «Б»:

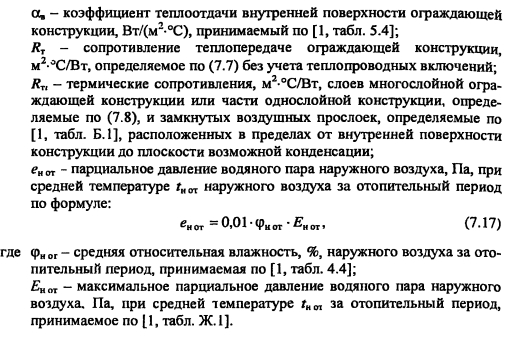

Расчетные параметры наружного воздуха для расчета сопротивления паропроницанию - средние значения температуры и относительной влажности за отопительный период.
Для Могилевской области средняя температура наружного воздуха за отопительный период 1,9°С [1, табл. 4.4], средняя относительная влажность наружного воздуха за отопительный период 84% [1, табл. 4.4].
Парциальное давление водяного пара внутреннего и наружного воздуха при расчетных значениях температуры и относительной влажности составляют:
Положение плоскости возможной конденсации в данной конструкции стены находится на границе слоя газосиликатной и кирпичной кладок.
Определяем температуру в плоскости возможной конденсации при расчетных температурах внутреннего и наружного воздуха:
Максимальное парциальное давление водяного пара в плоскости возможной конденсации при гк=-0,2°С составляет:
Сопротивление паропроницанию от плоскости возможной конденсации до наружной поверхности стены составляет:
Определяем требуемое сопротивление паропроницанию стены от ее внутренней поверхности до плоскости возможной конденсации:
Сопротивление паропроницанию рассчитываемой конструкции стены в пределах от ее внутренней поверхности до плоскости возможной конденсации составляет:
Данная конструкция наружной стены не отвечает требованиям [1] по сопротивлению паропроницанию, так как RnB < RnTp-
Превышение RnTp над Rn в составляет:
Устройство в данной конструкции стены пароизоляционного слоя из применяющихся для этого материалов практически невозможно, поэтому целесообразно изменить конструктивное решение, устроив между газосиликатными блоками и кирпичной кладкой воздушную прослойку, вентилируемую наружным воздухом. При этом по влажностному режиму основной слой стены будет соответствовать однородным стенам помещений с нормальным режимом, сопротивление паропроницанию которых определять не требуется [1].
Толщина вентилируемой воздушной прослойки должна быть в пределах 50-100 мм.
При этом необходимо уточнить ее сопротивление теплопередаче, так как в соответствии с [1] слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, при расчете сопротивления теплопередаче не учитывается.
Тогда сопротивление теплопередаче измененной конструкции стены будет равно:
