Способы присоединений различного типа отопительных приборов к трубопроводам системы отопления и устройства для регулирования теплоотдачи отопительного прибора

Для регулирования температуры воздуха в помещениях у отопительных приборов следует устанавливать регулирующую арматуру. В помещениях с постоянным пребыванием людей, как правило, устанавливаются автоматические терморегуляторы (с встроенными или выносными термостатическими элементами), обеспечивающие поддержание заданной температуры в каждом помещении и экономию подачи тепла за счет использования внутренних теплоизбытков (бытовые тепловыделения, солнечная радиация).

Не менее чем у 50% отопительных приборов, устанавливаемых в одном помещении, следует устанавливать регулирующую арматуру, за исключением приборов в помещениях, где имеется опасность замерзания теплоносителя.

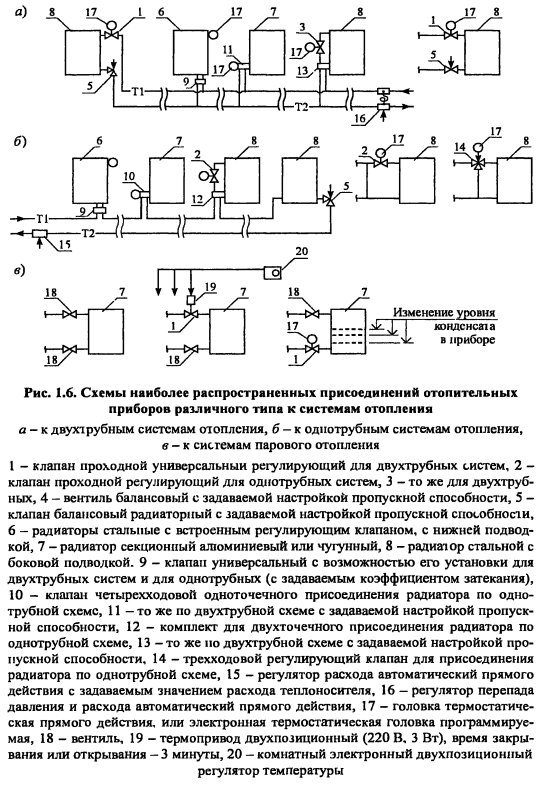

На рис. 1.6 показаны варианты наиболее распространенных присоединений различного типа отопительных приборов к двухтрубным и однотрубным системам отопления, к системам парового отопления.


Соединение отопительных приборов «на сцепке» допускается предусматривать в пределах одного помещения. Отопительные приборы гардеробных, коридоров, уборных, умывальных, кладовых допускается присоединять «на сцепке» к приборам соседних помещений. Для небольших отдельных помещений для мастеров, кладовых, ОТК и т.п. в производственных зданиях отопительные приборы допускается присоединять к транзитным трубопроводам по однотрубной схеме.

Разностороннее присоединение трубопроводов к отопительному прибору следует предусматривать при его длине 2,2 м и более (более 1,5 м в системах с естественной циркуляцией), а также к приборам, соединенным «на сцепке», при числе их более двух.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
