Тепловой и гидравлический расчет пароводяных подогревателей
ПРИМЕР 5.8. Подобрать пароводяной подогреватель для системы горячего водоснабжения. Выполнить его тепловой и гидравлический расчет при следующих исходных данных: тепловая нагрузка системы горячего водоснабжения 800 кВт, давление насыщенного пара 0,18 МПа, температура холодной воды tc = 5°С, горячей воды на выходе из подогревателя.
Решение. Для пара 0,18 МПа находим температуру насыщения 116,3°С и скрытую теплоту парообразования 2213 кДж/кг.

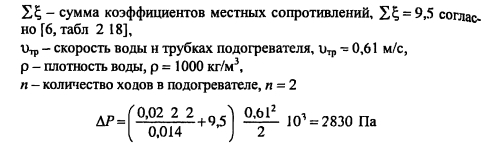

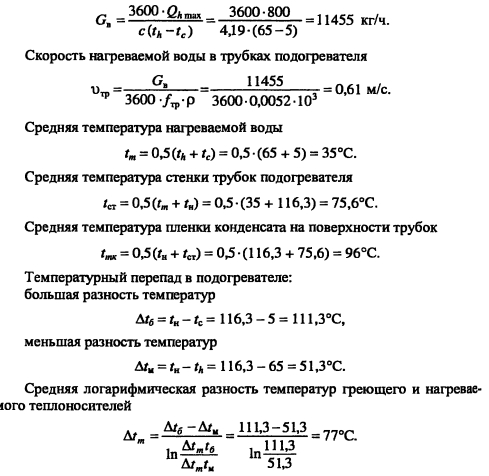

Исходя из тепловой нагрузки системы горячего водоснабжения, принимаем предварительно по [6, табл. 2.10] подогреватель ПП2-6-2-11 со следующими техническими характеристиками: наружный диаметр корпуса 325 мм, внутренний диаметр корпуса 309 мм, длина трубок I = 2000 мм, количество трубок 68 шт, диаметр трубок (внутренний и наружный) 14 мм, 16 мм, число ходов по воде 2, приведенное число трубок в вертикальном ряду 8,5, площадь поверхности нагрева 6,3 м2 площадь живого сечения трубного пространства 0,0052 м2, площадь живого сечения межтрубного пространства= 0,061 м2.

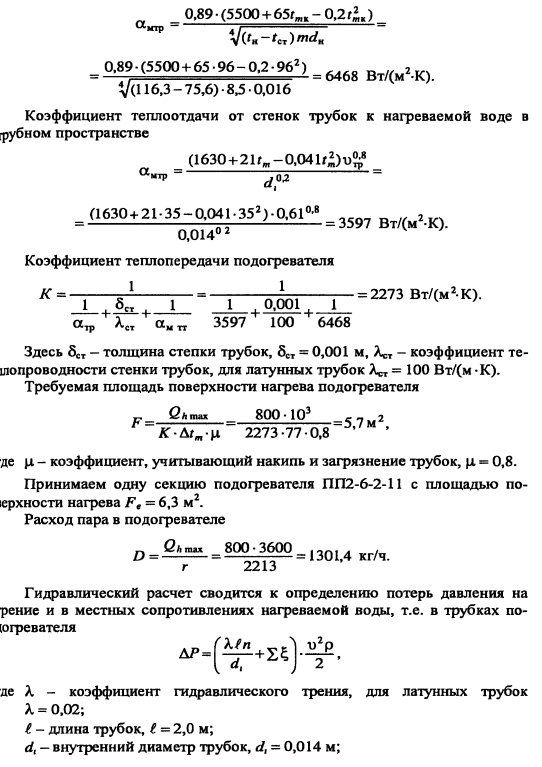

Коэффициент теплоотдачи от пара к стенкам трубок в межтрубном пространстве
ПРИМЕР 5.9. Требуется подобрать емкое гной пароводяной подогреватель для нагрева воды с температурой tc = 5°С до температуры th = 65°С насыщенным паром Р - 180 кПа Тепловая нагрузка системы горячего водоснабжения Qhma = 200 кВт

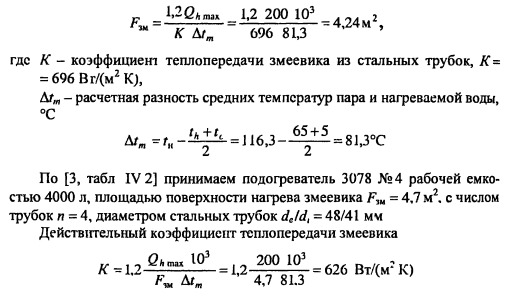

Решение Из [3, табл III5] находим температуру насыщения пара tn = 116,3°С и скрытую теплоту парообразования г = 2218 кДж/кг Требуемая поверхность нагрева змеевика
В режиме непрерывной работы подогревателя расход нагреваемой воды
Расход пара
