Тепловой расчет системы отопления

Цель расчета состоит в выборе типа и размера (или количества секций) отопительного прибора при заданных исходных условиях для запроектированной системы отопления.

Рекомендуется следующая последовательность выполнения расчетов.

1. Определяется суммарное понижение температуры воды XAf на участках подающей магистрали от теплового пункта до рассматриваемого стояка или ветви [5, раздел 9.4].

Определяется температура подающей воды на входе в рассматриваемый стояк


2. Для однотрубного стояка вычисляются расчетные температуры на стояке между узлами отопительных приборов, являющиеся в дальнейшем расчете температурами входа воды в отопительный прибор t-. Вычисления производят по принципу пропорциональности потери температуры на узле отопительного прибора его тепловой нагрузке QnP, рассчитывая «по ходу движения воды», начиная от tu например


Следует помнить, что значение тепловой нагрузки отопительного прибора (или сумма тепловых нагрузок отопительных приборов помещения) соответствует расчетной тепловой нагрузке данного помещения Q4.

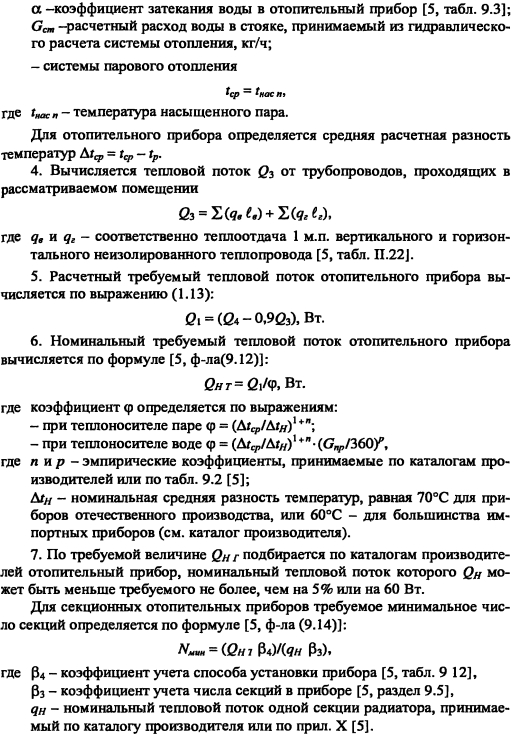

3. Определяется средняя температура отопительного прибора:

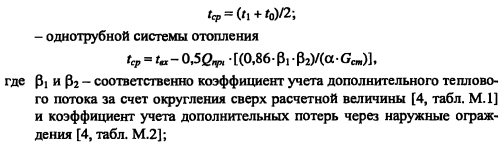

- двухтрубной системы отопления

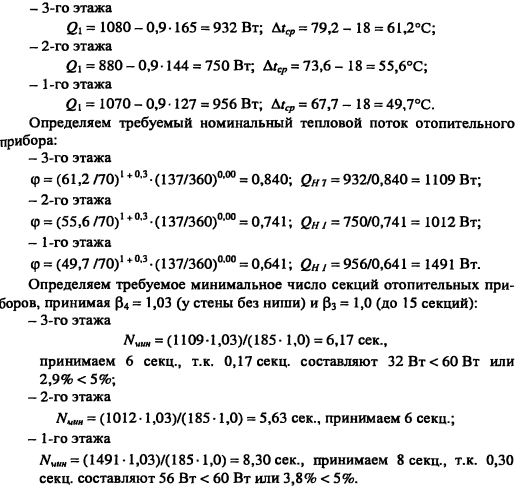

ПРИМЕР 1.10. Для однотрубной системы отопления определить требуемое минимальное число секций радиаторов МС-140 отопительных приборов Ст24 из примера 1 4

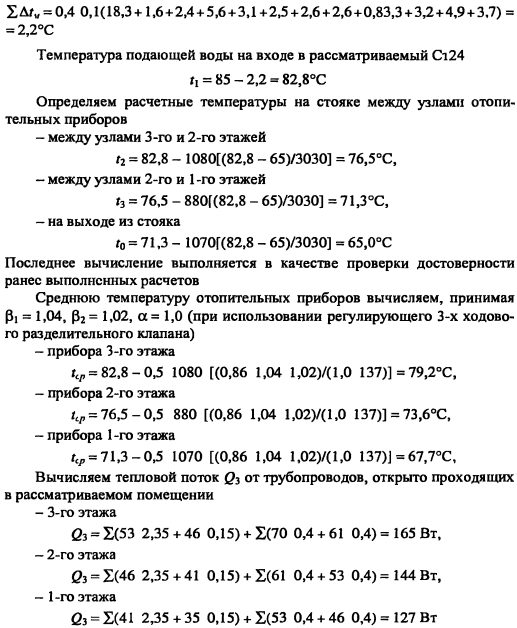

Суммарное понижение температуры воды ?Af- на участках №1 13 подающей магистрали от теплового пункта до Ст24 составляет

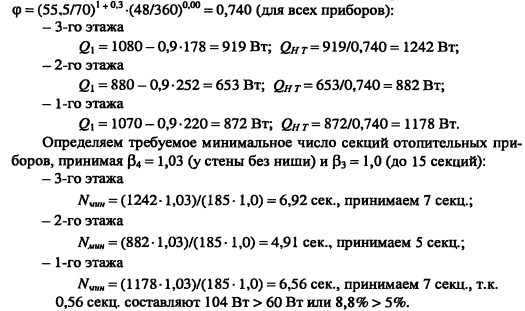

ПРИМЕР 1.11. Для двухтрубной системы отопления определить требуемое минимальное число секций радиаторов МС-140 отопительных приборов Ст24 из примера 2.5.

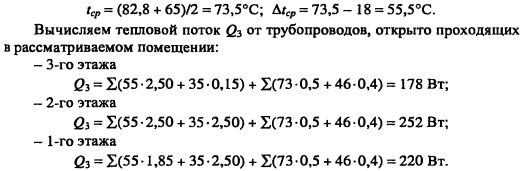

Определяем среднюю температуру отопительных приборов и среднюю расчетную разность температур:



Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
