Выбор и размещение отопительных приборов и элементов системы отопления в помещениях здания
При проектировании отопления необходимо последовательно, и в то же время комплексно решать следующие задачи:
1) индивидуальный выбор для каждого помещения или зоны помещения оптимального варианта вида отопления и вида отопительного прибора, обеспечивающих условия комфорта;
2) определение местоположения отопительных приборов и их требуемых размеров для обеспечения условий комфорта;
3) индивидуальный выбор для каждого отопительного прибора вида регулирования и местоположения датчиков в зависимости от назначения помещения и его тепловой инерционности, от величины возможных внешних и внутренних тепловых возмущений, от вида отопительного прибора и от его тепловой инерционности и др., например, двухпозиционное, пропорциональное, программируемое регулирование и т.п.;
4) выбор вида подсоединения отопительного прибора к теплопроводам системы отопления;
5) решение схемы размещения трубопроводов, выбор вида труб в зависимости от требуемых стоимостных, эстетических и потребительских качеств;
6) выбор схемы присоединения системы отопления к тепловым сетям. При проектировании выполняются соответствующие тепловые и гидравлические расчеты, позволяющие подобрать материалы и оборудование системы отопления и теплового пункта.

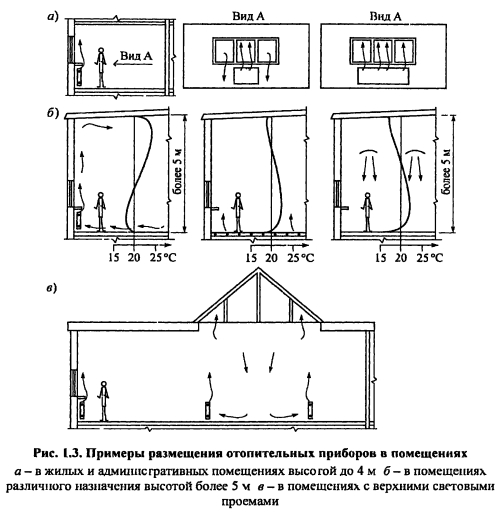

Оптимальные комфортные условия достигаются правильным выбором вида отопления и вида отопительного прибора. Отопительные приборы следует размещать, как правило, под световыми проемами, обеспечивая доступ для осмотра, ремонта и очистки (рис. 1.3д) В качестве отопительных приборов рекомендуется использовать радиаторы или конвекторы Размещать отопительные приборы рекомендуется у каждой наружной стены помещения (при наличии в помещении двух и более наружных стен) с целью ликвидации нисходящего на пол холодного потока воздуха В силу тех же обстоятельств длина отопительного прибора должна составлять не менее 0,9-0,7 ширины оконных проемов отапливаемых помещений (рис 1 За) Полная высота отопительного прибора должна быть меньше расстояния от чистого пола до низа подоконной доски (или низа оконного проема при ее отсутствии) на величину не менее 110 мм
В помещениях различного назначения высотой более 5 м при наличии вертикальных световых проемов следует под ними размещать отопительные приборы для защиты работающих от холодных нисходящих потоков воздуха. В то же время такое решение создает непосредственно у пола повышенную скорость холодного настилающегося вдоль пола потока воздуха, скорость которого зачастую превышает 0,2...0,4 м/с (рис. 1.36). С увеличением мощности прибора дискомфортные явления усиливаются. Кроме того, из-за увеличения температуры воздуха в верхней зоне значительно возрастают теплопотери помещения.
В таких случаях для обеспечения теплового комфорта в рабочей зоне и снижения теплопотерь рекомендуется применять напольное отопление или лучистое отопление с помощью радиационных нагревательных приборов, располагаемых в верхней зоне на высоте 2,5...3,5 м (рис. 1.36). Дополнительно следует под световыми проемами размещать отопительные приборы с тепловой нагрузкой на возмещение теплопотерь данного светового проема. При наличии в таких помещениях постоянных рабочих мест рекомендуется применять локальное отопление в зонах рабочих мест для обеспечения в них теплового комфорта с помощью либо систем воздушного отопления, либо с помощью локальных радиационных приборов над рабочими местами, либо с помощью радиационных вертикальных отопительных панелей со встроенными нагревательными элементами. В остальной зоне помещения в пределах высоты 2 м обеспечивается температура воздуха не менее 10°С желательно теми же отопительными средствами. При этом под световыми проемами (окнами) для защиты работающих от холодных нисходящих потоков воздуха следует размещать отопительные приборы с тепловой нагрузкой на возмещение теплопотерь данного светового проема.
При наличии в перекрытии верхних световых проемов в виде фонарей, куполов и т.п. (рис. 1.3 в) отопительные приборы также следует располагать непосредственно под ними, устанавливая их на полу или стене. При этом расчетную тепловую нагрузку прибора следует принимать равной расчетным тепловым потерям данного верхнего светового проема с запасом 10- 20%. В противном случае на поверхности остекления произойдет конденсатообразование.
В одной системе отопления допускается использование отопительных приборов различных типов.
Встроенные нагревательные элементы не допускается размещать в однослойных наружных или внутренних стенах, а также в перегородках, за исключением нагревательных элементов, встроенных во внутренние стены и в перегородки палат, операционных и других помещений лечебного назначения больниц.
Допускается предусматривать в многослойных наружных стенах, перекрытиях и полах нагревательные элементы водяного отопления, замоноличенные в бетон.
В лестничных клетках зданий до 12 этажей отопительные приборы можно размещать только на первом этаже на уровне входных дверей; установка отопительных приборов и прокладка теплопроводов в объеме тамбура не допускается.
В зданиях лечебных учреждений отопительные приборы на лестничных клетках рекомендуется устанавливать на каждом этаже.
Отопительные приборы не следует размещать в отсеках тамбуров, имеющих наружные двери.
Отопительные приборы на лестничной клетке следует присоединять к отдельным ветвям или стоякам систем отопления.
Трубопроводы систем отопления следует проектировать из стальных (кроме оцинкованных), медных, латунных труб, а также термостойких металлополимерных и полимерных труб.
Прокладка стальных, медных (латунных) трубопроводов систем отопления должна предусматриваться открытой. При обосновании допускается скрытая прокладка медных (латунных) трубопроводов. Трубы из полимерных материалов прокладываются скрыто: в конструкции пола, за экранами, в штрабах, шахтах и каналах. Открытая прокладка этих трубопроводов допускается только в пределах пожарной секций здания в местах, где исключается их механическое повреждение, внешний нагрев наружной поверхности труб более 90°С и прямое воздействие ультрафиолетового излучения. В комплекте с трубами из полимерных материалов следует применять соединительные детали и изделия, соответствующие применяемому типу труб.
Уклоны трубопроводов воды, пара и конденсата следует принимать не менее 0,002, а уклон паропроводов против движения пара - не менее 0,006. Трубопроводы воды допускается прокладывать без уклона при скорости движения воды в них 0,25 м/с и более.
Тепловую изоляцию следует предусматривать для трубопроводов, прокладываемых в неотапливаемых помещениях, в местах, где возможно замерзание теплоносителя, а также в искусственно охлаждаемых помещениях.
Запорную арматуру следует предусматривать: для отключения и спуска воды от отдельных колец, ветвей и стояков систем отопления; для конденсатоотводчиков и автоматически или дистанционно управляемых клапанов; для отключения части или всех отопительных приборов в помещениях, в которых отопление используется периодически или частично.
Запорную арматуру допускается не предусматривать на стояках в зданиях с числом этажей три и менее. В подпольных каналах не рекомендуется размещать арматуру и дренажные устройства. Запорную арматуру следует предусматривать со штуцерами для присоединения шлангов
В системах отопления следует предусматривать устройства для их опорожнения и заполнения теплоносителем. В горизонтальных системах отопления следует предусматривать устройства для их опорожнения на каждом этаже здания с любым числом этажей. Можно не предусматривать дренаж трубопроводов квартирного отопления и систем обогрева пола.

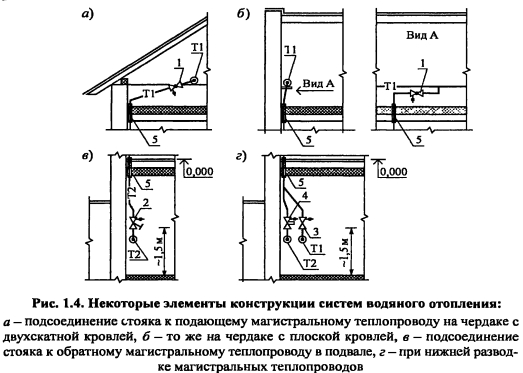

На рис 1.4 показаны некоторые примеры конструкции систем водяного отопления зданий
Удаление воздуха из систем отопления при теплоносителе воде и из конденсатопроводов, заполненных водой, следует предусматривать в верхних точках, при теплоносителе паре — в нижних точках конденсатного самотечного трубопровода
В насосных системах водяного отопления следует предусматривать, как правило, проточные воздухосборники, краны или автоматические воздухоотводчики, в системах с естественным побуждением воздух удаляется через расширительный бак, размещаемый в верхней части системы Непроточные воздухосборники допускается предусматривать при скорости движения воды в трубопроводе менее 0,1 м/с При использовании незамерзающей жидкости желательно использовать для отвода воздуха автоматические воздухоотводчики-сепараторы, устанавливаемые, как правило в тепловом пункте «до насоса»
В системах отопления с нижней разводкой магистралей для удаления воздуха предусматривается установка воздуховыпускных кранов на нагревательных приборах верхних этажей (в горизонтальных системах - на каждом нагревательном приборе).
При проектировании систем центрального водяного отопления из полимерных труб следует предусматривать приборы автоматического регулирования (ограничитель температуры) с целью защиты трубопроводов от превышения параметров теплоносителя. На каждом этаже устраиваются встроенные монтажные шкафы (рис. 1.5), в которых должны размещаться распределительные коллекторы с отводящими трубопроводами, запорная арматура, фильтры, балансовые клапаны, а также счетчики учета тепла.
Трубы между гребенками и отопительными приборами прокладываются у наружных стен в специальной защитной гофрированной трубе, в конструкции пола или в специальных плинтусах-коробах.
