Выбор схемы присоединения системы водяного отопления к тепловым сетям

В тепловом пункте здания присоединение системы водяного отопления к централизованным тепловым сетям может осуществляться по зависимой или независимой схемам. При зависимой схеме присоединения теплоноситель централизованных тепловых сетей используется непосредственно в системе отопления. При независимой схеме присоединения применяется теплообменник, разделяющий теплоносители системы отопления и тепловых сетей. Приоритетной является зависимая схема, как наиболее дешевая и простая в монтаже и эксплуатации. Независимая схема присоединения используется при недостаточном или высоком для эксплуатируемой системы отопления гидростатическом давлении на вводе тепловой сети в тепловой пункт здания.

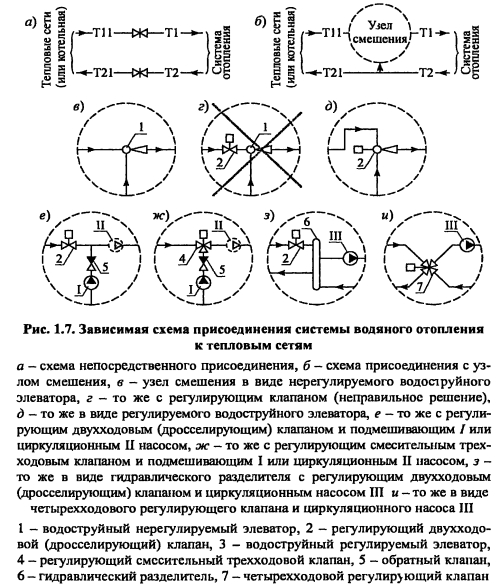

Зависимая схема присоединения может быть непосредственной (рис. 1.7 а) или с применением узла смешения (рис. 1.76).

Оптимальным является вариант схемы присоединения, показанный на рис. 1.7 а, при которой обеспечивается непосредственная обратная связь между пользователем тепловой энергии и теплопроизводителем при регулировании производства теплоты. Однако такое прямое присоединение возможно только при использовании низкотемпературных тепловых сетей с постоянными в течение года параметрами теплоносителя, например 80- 60°С, и только для двухтрубных систем отопления с радиаторными дросселирующими термостатами. Тепловые сети в данном случае реагируют на изменение спроса потребителя в теплоте через датчики перепада давления на вводах, с помощью которых электронными регуляторами изменяется подача сетевых насосов тепловых сетей (количественное регулирование).

Схема, приведенная на рис. 1.76 применяется для подсоединения к тепловым сетям, расчетные температурные параметры которых выше параметров системы отопления.

Водоструйный элеватор на рис. 1.1 в сочетает в себе функции смесителя и циркуляционного насоса, но с низким КПД. Данная схема широко применяется для нерегулируемых систем отопления, так как является простой и надежной в эксплуатации, не нуждается в электроэнергии. В практике автоматизации и переоборудования тепловых узлов имело место использование схемы рис 11 г с установкой клапана 2 перед элеватором 1 Такой подход является неверным, так как при дросселировании потока клапаном 2 резко падают насосные качества элеватора Поэтому разработчики обычно дополнительно устанавливают в эту схему насос и обратный клапан, для которых элеватор становится только помехой При его устранении имеет место схема рис 1 1е При наличии достаточного для работы элеватора перепада давления на вводе хорошие характеристики имеет узел смешения в виде регулируемого водоструйного элеватора (рис 11д), в котором с помощью сервомотора изменяется сечение сопла элеватора


Схемы смешения, показанные на рис 1 le, 1 7ж наиболее распространены при присоединении к централизованным тепловым сетям Схема с использованием трехходового клапана 4 (рис 11 ж) отличается значительно более широким диапазоном коэффициента смешения по сравнению со схемой на рис 1 Те Подмешивающий насос / используется при наличии достаточного для работы системы отопления перепада давления на вводе тепловых сетей В противном случае устанавливается циркуляционный насос II Смесительные узлы с использованием гидравлического разделителя 6 (рис 1 1з) и четырехходового клапана 7 (рис 1 7 м) применяются в основном при присоединении к местным тепловым сетям от ведомственной, индивидуальной или т п котельной Такой способ присоединения благоприятен для устойчивой работы котлов, особенно при использовании котлов на твердом топливе Применяются разделители вертикальные соосные, вертикальные со сдвигом подсоединенных к нему трубопроводов отопления относительно трубопроводов тепловых сетей (показан на рис 1 7з), а также горизонтальные Конструкция гидравлического разделителя проста и представляет собой трубу круглого или прямоугольного сечения, площадь поперечного сечения которой примерно в 10 20 раз больше суммарного поперечного сечения подсоединяемых к ней 4-х трубопроводов

На рис 1 7 условно не показано оборудование, приборы и арматура, обязательно монтируемые в тепловом пункте счетчик коммерческого учета теплоты, сетчатые и осадочные фильтры, регулятор перепада давления, регулятор-ограничитель температуры обратной воды (может не устанавливаться), датчики регуляторов и дистанционных контрольных приборов, термометры, манометры, запорная арматура и арматура для слива опорожнения оборудования теплового пункта

При независимой схеме присоединения применяются скоростные теплообменники различного типа гладкотрубные, спиральнотрубные, пластинчатые (как правило, одноходовые разборные или полуразборные) Один из вариантов схемы независимого присоединения системы отопления к тепловым сетям показан в примере раздела 1 7

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
