Выбор типа и подбор расширительного бака

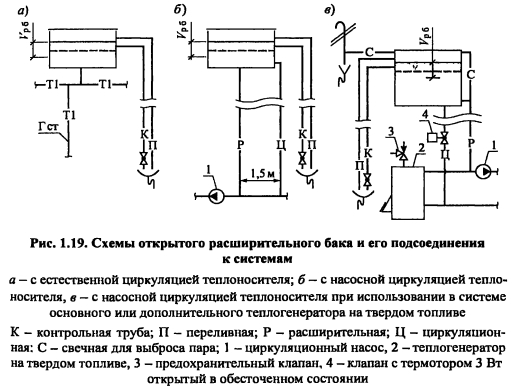

В настоящее время преимущественно применяют закрытые расширительные баки, однако в определенных случаях следует использовать открытый расширительный бак. На рис. 1.19а и 1.196 показаны распространенные схемы подсоединения открытого расширительного бака.


Схема рис. 1.19а применяются при использовании в гравитационной системе отопления теплогенератора на твердом топливе. В насосных системах с теплогенератором на твердом топливе следует устанавливать расширительный бак по схеме рис. 1.19в. В данном случае объем значительно превышает требуемый объем Vpe, что позволяет при аварийном отключении электроэнергии «сбросить» теплоту из теплогенератора на нагревание воды в расширительном баке за счет открывания клапана 4 и появляющейся при этом естественной циркуляции по трубам «Ц» и «Р». В случае закипания воды происходит сброс пароводяной смеси по тубе «С» в верхнюю часть расширительного бака, ее сепарирование и сброс пара в атмосферу.

Рабочий расчетный объем открытого расширительного бака, VPe, л, определяется по формуле

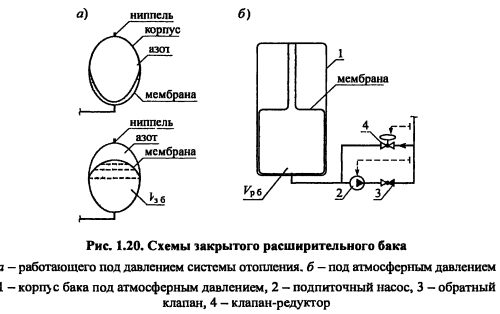

Закрытый (мембранный) расширительный бак устанавливается как правило в тепловом пункте при теплоснабжении от тепловых сетей или местного автоматизированного источника теплоты. Наиболее распространен мембранный бак, работающий под давлением (рис. 1.20 а).

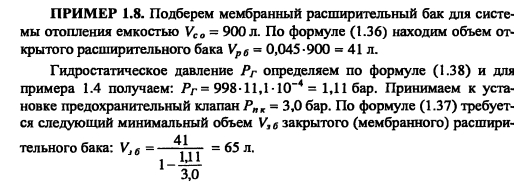

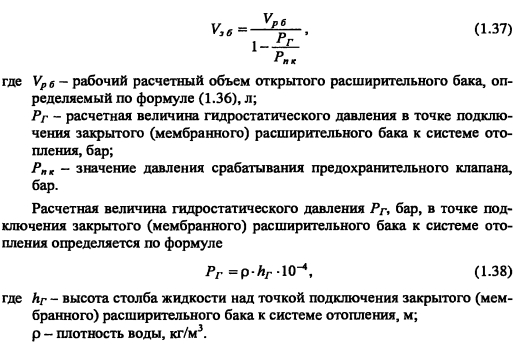

Требуемый минимальный объем Узб, л, закрытого (мембранного) расширительного бака, работающего под давлением, определяется по формуле

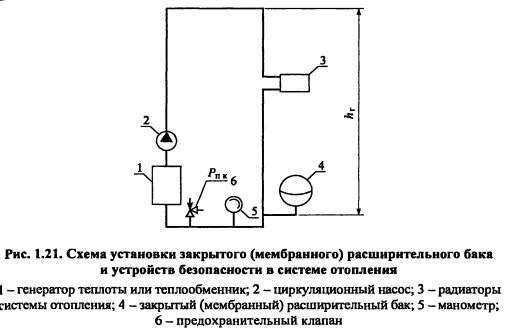

Давление в закрытой системе водяного отопления следует принимать не менее 1 бар. Перед заполнением системы водой закрытый (мембранный) расширительный бак должен быть отрегулирован на величину давления воды в системе. Предварительно необходимо при атмосферном давлении в присоединительном штуцере бака установить давление азота в нем на 15- 20% более проектного значения давления в системе в точке присоединения расширительного бака.

Для систем отопления большой емкости, для высотных зданий, а также для тепловых сетей используется расширительный мембранный бак, работающий под атмосферным давлением (рис. 1.20б). Клапан 4 перепускает воду из системы отопления при повышении ее давления выше заданного, а при падении давления в системе включается подпиточный насос 2. Объем такого бака определяется также, как и открытого расширительного бака по формуле (1.36).


Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
