Воздушно-тепловые завесы

Воздушно тепловые завесы устраивают в отапливаемых зданиях для обеспечения требуемой температуры воздуха в рабочей зоне и на рабочих местах, расположенных вблизи ворот и у дверей У ворот промышленных зданий устраивают воздушные завесы шиберного типа, которые в результате частичного перекрытия проема воздушна струей, сокращают прорыв наружного воздуха через открытый проем, а в помещение поступает смесь холодного наружного с нагретым воздухом воздушной завесы. При этом температура смеси должна быть равна нормируемой температуре вблизи ворот. Температуру смеси воздуха tCM, поступающего в помещение при работе воздушной завесы следует принимать не менее: 14°С - при легкой работе, 12°С - при работе средней тяжести, 8°С - при тяжелой работе.

У ворот промышленных зданий обычно устанавливают боковые двухсторонние завесы шиберного типа, с расположением вентилятора и калорифера на вертикальном коробе для выпуска воздуха. Воздушная струя направляется под углом 30° к плоскости проема. Высота щели равна высоте проема.

ПРИМЕР 2.24. Рассчитать боковую двухстороннюю завесу у распашных ворот без тамбура размером 3,6x3,6 м в одноэтажном производственном здании высотой 7,5 м без фонарей. Приток и вытяжка сбалансированы. Расчетная температура наружного воздуха -25°С, температура воздуха в помещении fe = 18°C. Барометрическое давление - 745 мм рт.ст (Беларусь). Работа средней тяжести (см=12°С). Расчетная скорость ветра (зимой) - ve = 4,5 м/с.

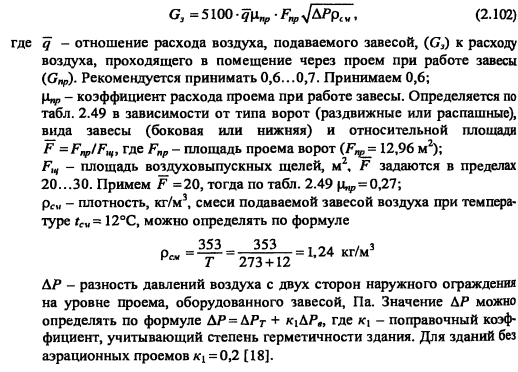

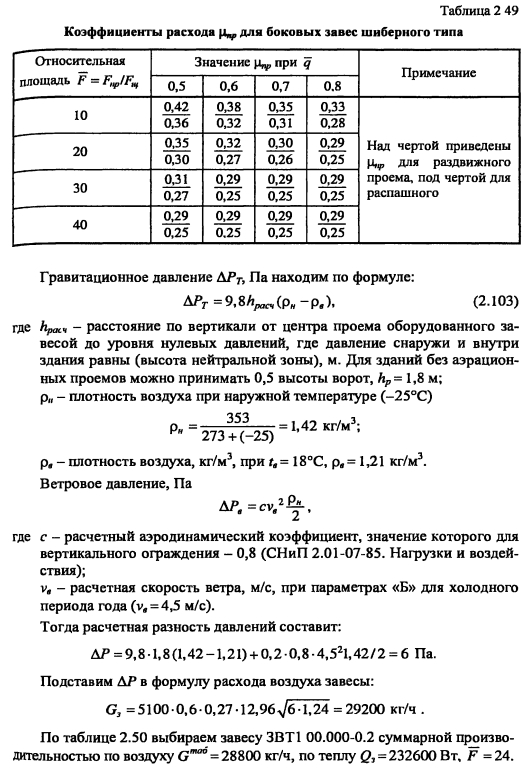

Общий расход воздуха, кг/ч, подаваемой завесой шиберного типа, определяем по формуле [18]:

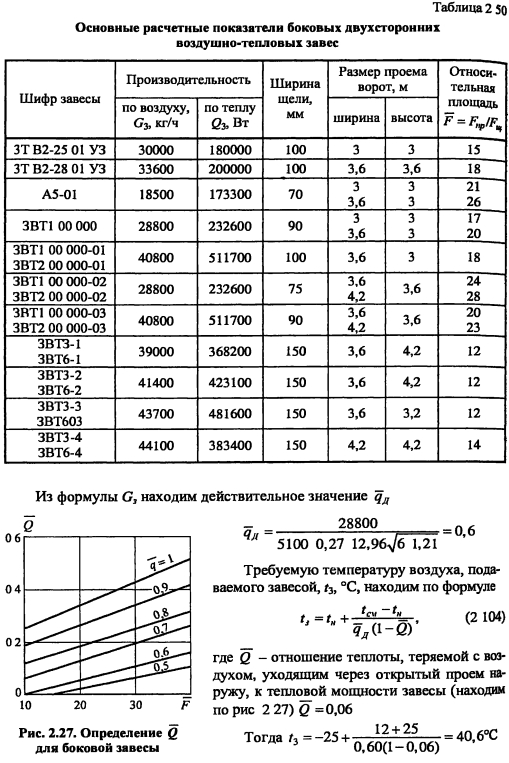

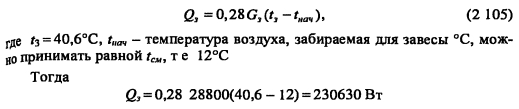

Это близко к расчетной производительности (отклонение допускается + 10%) В случае значительного превышения тепловой мощности над расчетной рекомендуется в одном из агрегатов завесы не устанавливать калориферы или принять однорядную установку калориферов в одном или обоих агрегатах завесы

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
