ГРАФИКИ ГОДОВОГО РАСХОДА ТЕПЛА
Расход тепла весьма наглядно изображается в виде графиков. В практической деятельности пользуются суточными, недельными и годовыми графиками расхода тепла. При необходимости графики составляются и на другие отрезки времени.
Графики суточного и сезонного расхода тепла приведены на предыдущих рисунках. На рис. 2-23 показано составление и применение недельного графика.
На графике нанесен среднечасовой расход тепла наиболее нагруженных суток недели Qcp°, а также за неделю, отопительный период QPB°п и год СРвгод; по графику можно определить среднечасовой расход тепла любых суток недели; заштрихованная площадь изображает недельный расход тепла, который можно рассчитать аналитически или планиметрируя площадь графика.
Годовые графики расхода тепла имеют большое практическое значение и применение при эксплуатации систем теплоснабжения. Существуют два вида годовых графиков, каждый из которых имеет свои преимущества:
1) график годового расхода тепла по продолжительности наружных температур. Он отличается большей точностью и подробностью, удобством применения, но построение его сложнее;
2) календарный график годового расхода тепла. Он отличается простотой построения, наглядностью, но менее точен и подробен.

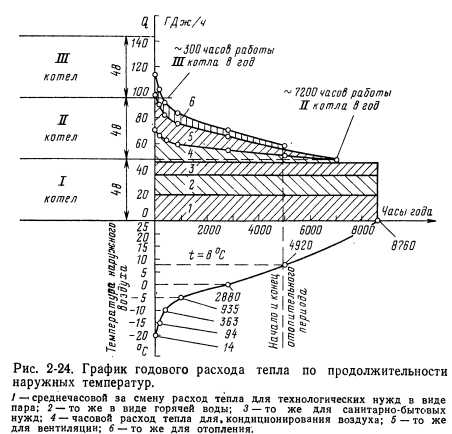

Представленный на рис. 2-24 график изображает расход тепла заводом на отопление, вентиляцию, кондиционирование воздуха, горячее водоснабжение и технологические нужды в зависимости от наружных температур. Завод располагает собственной котельной, оборудованной тремя паровыми котлами ДКВР-20, работающими на природном газе. Так, например, при кругло- годовой работе завода по 24 ч в сутки один котел дол- 84 жен был бы теоретически отработать 365X24=8760 ч, другой—приблизительно 300 сут, или 7200 ч, а третий— приблизительно 12,5 сут, или 300 ч в год. Построенный график разрешает определить часовые расходы тепла, нужное количество действующих котлов, расход топлива и т. д. при любой температуре наружного воздуха.
Графики годового расхода тепла по продолжительности наружных температур строятся двумя методами: аналитической обработкой проектных данных или использованием фактических данных учета расхода тепла. Последний метод дает более точные результаты, но требует значительных затрат времени, причем данные эксплуатации отражают только истекший период, и тепловые нагрузки системы в следующем году обычно намечаются предположительно. Целесообразнее, по-видимому, строить график по нормативным данным и корректировать его по результатам учета расхода тепла за истекшее время. Годовая продолжительность наружных температур ряда городов СССР приведена в [15, 17].

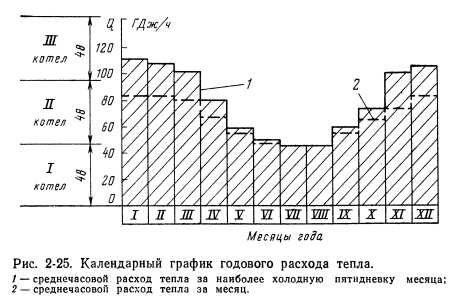

Календарный график годового расхода тепла (рис. 2-25) строится по нормативным данным и соответственно корректируется по фактическим данным учета расхода тепла.
В эксплуатации годовые графики расхода тепла дают возможность правильно запланировать время вывода котлов в ремонт, определить период работы зимних и летних сетевых насосов, возможность отключения отдельных участков тепловых сетей на промывку, проверку или ремонт и др.
