НАЗНАЧЕНИЕ ТЕПЛОВЫХ ПУНКТОВ

Тепловые пункты (ТП) в системе теплоснабжения должны выполнять следующие функции:

1) учет расхода тепла потребителями;

2) распределение тепла по местным системам потребителей;

3) приготовление горячей воды с параметрами, требуемыми для санитарно-бытовых и технических нужд;

4) поддержание и регулирование параметров теплоносителя давления и температуры;

5) регулирование расхода теплоносителя, расходуемого местными системами теплоснабжения;

6) сбор, а иногда и очистку конденсата и перекачку его в источник тепла;

7) использование пара вторичного вскипания и охлаждение конденсата;

8) регулирование, автоматизацию, защиту, контроль и диспетчеризацию работы местных систем потребителей тепла.

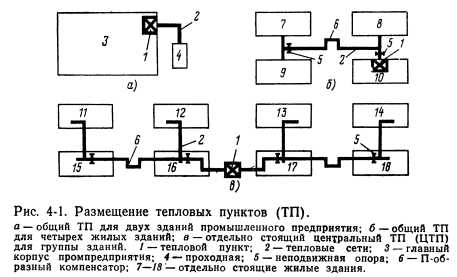

Некоторые из описанных функций отдельными ТП могут не выполняться. Так, например, учет тепла, расходуемого несколькими зданиями промышленного предприятия, устраивается только в одном пункте — центральном пункте учета тепла (рис. 4-1,а). В ТП потребителя, не расходующего пар, не будет устройства для сбора и перекачки конденсата и для использования вторичного тепла пароконденсатной смеси.

Обычно индивидуальные тепловые пункты (ИТП) размещаются в зданиях, теплоснабжение которых они осуществляют. Реже они устраиваются в отдельных, поблизости расположенных зданиях. Так поступают в случае бесподвального здания или когда в здании не удается высвободить помещение для устройства теплового пункта (рис. 4-1,6).


В настоящее время все чаще прибегают к устройству центральных тепловых пунктов (ЦТП), обслуживающих группы зданий (рис. 4-1,в). В специально построенных отдельно стоящих зданиях размещают циркуляционные насосы систем горячего водоснабжения при закрытой схеме теплоснабжения, сетевые и подпиточные насосы для обеспечения местных систем отопления при независимой схеме теплоснабжения и установки для обработки воды в случаях необходимости улучшения ее качества при закрытой схеме теплоснабжения.

Центральные тепловые пункты нуждаются в периодическом обслуживании эксплуатационным персоналом. Строительство и эксплуатация ЦТП требует дополнительных затрат и увязки их с архитектурными особенностями городских ансамблей. Строительство отдельно стоящих ЦТП в значительной степени обосновывается следующими обстоятельствами:

1) насосные агрегаты могут служить источниками шума и вызывать вибрации зданий;

2) при закрытой схеме теплоснабжения в ЦТП облегчается устройство местной обработки холодной воды, устраняющее опасность коррозии или зарастания внутридомовых систем горячего водоснабжения.

В крупных зданиях нередко устраиваются несколько ИТП. Определение числа ТП в здании основано на следующем принципе: чем больше число ТП в здании и чем ближе они расположены один от другого, тем меньше получаются размеры местных систем и тем точнее их регулирование и эксплуатация. С другой точки зрения, ТП занимают часть здания и требуют затрат, следовательно, представляется выгодным уменьшить число ТП в здании. Поэтому для решения данного вопроса требуется проведение технико-экономических расчетов. Практически один ТП способен на достаточно высоком техническом и экономическом уровне обслуживать в среднем здание площадью 3—4 тыс. м2.

В любом случае число ТП зависит еще и от количества местных систем потребителей тепла, расположенных в данном здании, особенностей характера их работы и необходимой им тепловой мощности.

Тепловые пункты строятся по различным технологическим схемам в зависимости от применяемого в системе вида теплоносителя — горячей воды или водяного пара, схемы теплоснабжения — закрытой или открытой, зависимой или независимой и ряда других факторов.

Шираке 3. Э. Теплоснабжение: пер. с латыш. — М.: Энергия, 1979.
