ТЕПЛОВАЯ КАРТА

Для разработки тепловой карты города или его района необходимо подготовить следующие исходные материалы:

1) план города или его района в масштабе от 1:2000 до 1:25000 в зависимости от величины города;

2) сводную таблицу максимально-часовых расходов тепла потребителями района на уровне последнего года ближайшего пятилетия и ближайших 15—20 лет с указанием среднечасовых расходов тепла на бытовое горячее водоснабжение за отопительный период и среднечасовых расходов тепла на технологическое горячее водоснабжение промышленных и коммунальных предприятий за смену с наибольшей тепловой нагрузкой.

Изготовление тепловой карты:

1. Нанести на план города нумерацию кварталов. Если таковой нет, необходимо провести нумерацию, согласовав ее со службой архитектора города.

2. На всех кварталах плана города условными обозначениями указать расход тепла в соответствии с данными сводной таблицы максимально-часовых расходов, тепла потребителями района.

Обозначения расходов тепла на плане города служат для различия:

расходов тепла при горячей воде в качестве теплоносителя, изображаемой кружками, от расходов пара, изображаемых квадратами;

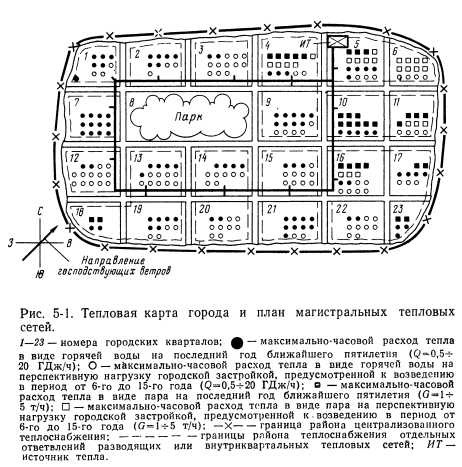

расходов тепла на уровне последнего года ближайшего пятилетия, изображаемых кружком и квадратом, от расходов тепла на перспективную нагрузку городской застройки, предусмотренной к воздействию в течение от 6-го до 15-го годов, изображаемых незакрашенными кружками и квадратами. Изготовленная таким образом тепловая карта (рис. 5-1) дает наглядное представление о застройке города и его расхода тепла на ближайшие годы и более отдаленную перспективу.


Указанные на тепловой карте расходы тепла на последний год ближайшего пятилетия определяют проектируемую тепловую нагрузку источника тепла в виде горячей воды и пара. При этом пятилетие определяет проектный срок сооружаемого источника тепла. После исчерпания тепловой мощности источника тепла нагрузками существующих потребителей тепла и объектов строительства ближайшего пятилетия потребуется расширить источник тепла для обеспечения тепловых потребителей следующего пятилетия. Для расчета диаметра трубопроводов проектируемых тепловых сетей пользуются как исходным материалом расходами тепла, указанными на тепловой карте на последний год ближайшего .пятнадцатилетия.

Шираке 3. Э. Теплоснабжение: пер. с латыш. — М.: Энергия, 1979.
