Дымовые трубы и немалы

Для отвода дымовых газов от печей, как уже указывалось, устраивают насадные и отдельно стоящие (коренные) дымовые трубы или внутристенные дымовые каналы.

В кирпичных зданиях следует устраивать дымовые каналы во внутренних капитальных стенах. В некоторых случаях приходится прокладывать дымовые каналы в наружных стенах. При этом возможна конденсация водяных паров и смолистых веществ, потеря тяги и пр., что заставляет утолщать стену с таким расчетом/чтобы расстояние от дыма до наружной поверхности стены было только на 1/2 кирпича меньше общей толщины стены. Конденсация водяных и смолистых веществ из дымовых газов возможна не только в каналах наружных стен, ной в каналах, устроенных во внутренних стенах лестничных клеток.

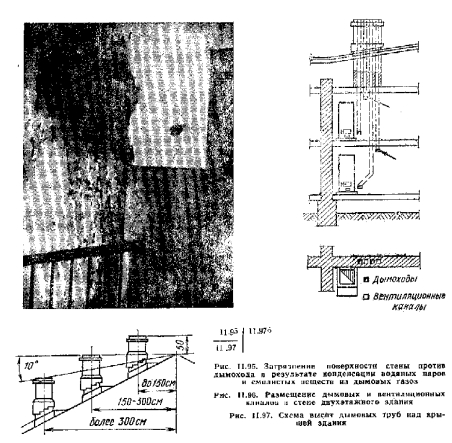

На рис. 11.95 и оказана темно-серая пятнистая полоса на поверхности внутренней стены лестничной клетки жилого дома против дымохода плиты ресторана, находящегося в первом этаже. Такая обильная конденсация водяных паров и смолистых веществ на поверхности дымохода произошла из-за того, что в сильные морозы температура в лестничной клетке понизилась до отрицательной.

Дымовые каналы должны быть вертикальными. Если почему-либо приходится отводить каналы в сторону, то «увод> канала допускается на расстояние не более 1 м и под углом не менее 60° к горизонту. Толщина стенки дымовых каналов должна быть не менее 1/2 кирпича. Рядом с дымовыми каналами рекомендуется предусматривать вентиляционные вытяжные каналы.

Размещение дымовых и вентиляционных каналов в стене двухэтажного здания и порядок присоединения их к общей головке трубы показаны на рис. 11.96.

Для обеспечения хорошей тяги высота трубы, считая от уровня колосниковой решетки до устья трубы, должна быть не менее Г> м и должна выводиться выше крыши здания в зависимости от расстояния до сс конька, как показано на рис. 11.97.

При устройстве дымовой трубы D местах прохода головки через крышу выкладывают напуск кирпича. Щели между трубой и кровлей тщательно заделывают листовой сталью.

Размеры дымовых труб и каналов определяют исходя из скорости движения дымовых газов 1,5 и/с. Температуру газов в дымовой трубе или канале принимают 130—150°С в зависимости от рода сжигаемого топлива. Наименьший размер площади сечения дымовой трубы 1/2Х X1/2 кирпича, т. е. 140X140 мм, для печей с тепловой мощностью при двух топках в сутки не более 3500 Вт и 1/2X1 —кирпич — при большей тепловой мощности;

Печь присоединяют к каналу или отдельно стоящей трубе через короткий кирпичный патрубок или перекидной кирпичный рукав, длина которого но должна быть больше 2 м. Для патрубков и рукавов можно использовать армированные жаростойкие бетонные трубы, а также напорные асбестоцементные трубы без стыков по длине с изоляцией их слоем асбеста толщиной 3 см и со штукатуркой но металлической сетке.


Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
