Естественное давление, возникающее в системах водяного отопления

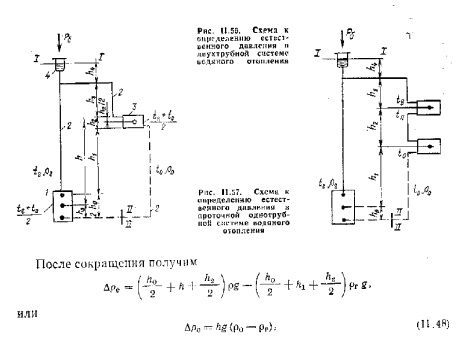

Как было сказано, в результате охлаждения воды в нагревательных приборах и трубопроводе возникает естественное давление. Определим величину его в системе отопления, элементарная схема которой приведена на рис. 11.56. Система состоит из котла 1, трубопроводов 2, соединяющих котел с нагревательным прибором 3, и расширительного сосуда 4.

Предположим, что все трубопроводы системы имеют хорошую теплоизоляцию и вода при движении от котла в нагревательный прибор не охлаждается. При этих условиях плотность и температура воды будут изменяться только в двух точках циркуляционного кольца — в котле и в нагрев а тельном приборе. С достаточной для практических целей точностью принимаем среднюю температуру воды в котле и в приборе равной средней температуре горячей и охлажденной воды: ср=(г4- + /0)/2 при плотности рср=(рг+рс)/2.

Для циркуляции воды в системе необходима разность давления в любом сечении трубопровода кольца.

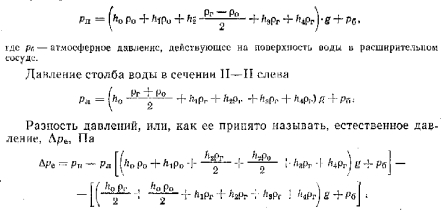

Возьмем произвольно сечение II—II нижней трубы и определим давления справа и слева. Так как в котле вода нагревается, а охлаждается только в приборе, то давление столба воды в сечении II—II справа будет равно



Таким образом, естественное давление равно произведению вертикального расстояния от середины котла (центра нагрева) до середины нагревательного прибора (центра охлаждения) на разность плотностей (объемных масс) охлажденной и горячей воды.

Кроме того, из формулы (II.48) и схемы системы отопления, показанной на рис. 11.56, видно следующее: атмосферное давление и высота расположения расширительною сосуда влияния на величину естественного давления не оказывают; для пивышения естественного давления необходимо заглублять котел, чтобы расстояние от центра котла до центра прибора было больше.

При выводе формулы для определения естественного давления было допущено, что вода, движущаяся в системе, охлаждается только в нагревательном приборе. В действительности она охлаждается и в трубопроводах системы. Общая величина естественного давления 2,Лре, Па, в кольце системы с учетом дополнительного давления, возникающего вследствие охлаждения воды в трубопроводах:


В системах с нижней разводкой охлаждение воды в подъемных стояках (горячих) уменью ант действующее давление, а в опускных (обратных) увеличивает. Поскольку уменьшение, примерно равно увеличению, то в системах с нижней разводкой охлаждение воды в трубопроводах не учитывается,

В зданиях в два этажа и выше число циркуляционных колец в двухтрубной системе отопления равно числу нагревательных приборов (без учета приборов, присоединенных на «сцепке»). Очевидно, что в кольце, проходящем через прибор второго этажа, естественное давление Арч, Па, равно



Избыточное давление для приборов верхних этажей приводит к более интенсивному движению воды н ответвлениях к прибору, в приборе и в обратном стояке, что вызывает перегрев приборов верхних этажей и недогрев приборов нижних этажей. Поэтому приходится на этих участках трубопровода искусственно создавать повышенные сопротивления, а при монтажной регулировке системы поэтажно изменять степень открытия кранов у отопительных приборов.

В однотрубной системе число циркуляционных колец равно числу отопительных стояков. Вода охлаждается последовательно в приборах, присоединенных к стояку. Естественное давление в однотрубных системах определяется с учетом изменения температуры теплоносителя.

В проточной однотрубной системе двухэтажного здания (рис. П.57) естественное давление будет равно


Сопоставляя формулы (11.48) — (11.52), можно сделать вывод, что естественное давление в циркуляционном кольце однотрубной системы, в котором все приборы, присоединенные к стояку, участвуют в создании давления, несколько меньше, чем в циркуляционном кольце через прибор верхних этажей двухтрубной системы, и значительно больше, чем в кольце через прибор первого этажа двухтрубной системы. Для систем двухэтажных зданий Дра>Лр

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
