Классификация и схемы систем парового отопления

В настоящее время системы парового отопления подразделяют по величине начального давления пара, способу возврата конденсата в котел или в тепловую сеть, месту расположения паропровода и схеме стояков.

По величине давления пара, подаваемого в систему отопления, различают системы отопления высокого (ризб>70 кПа) и низкого (ро< <70 кПа) давления.

По способу возврата конденсата системы парового отопления подразделяют на замкнутые и разомкнутые, В замкнутых системах конденсат из нагревательных приборов возвращается в котел или в тепловую есть самотеком благодаря наклонному или вертикальному положению трубопровода, а в разомкнутых системах конденсат поступает в специальный бак, называемый конденсационным, из которого он перекачивается в котел или в тепловую сеть с помощью насоса.

По месту расположения паройровода и схеме стояков системы парового отопления можно выполнять так же, как и системы водяного отопления, т. е. с верхним, нижним и промежуточным распределением пара при однотрубной и двухтрубной схемах обслуживания нагревательных приборов.

Переходим к рассмотрению отдельных схем.

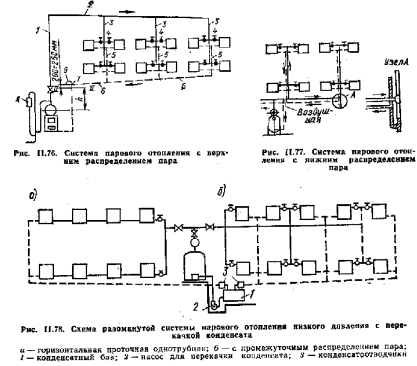

На рис. 11.76 показана схема замкнутой системы парового отопления низкого давления с верхним распределением пара. Пар из котла по главному стояку 1 вследствие разности давлений в котле и в нагревательных приборах поднимается в магистральный паропровод 2 и далее по паровым стоякам S и ответвлениям 4, снабженным паровыми вентилями, доходит до нагревательных приборов. Здесь пар конденсируется, отдавая в отапливаемое помещение через стенки приборов скрытую теплоту парообразования. Образующийся при этом конденсат по конденсационным стоякам 5 и сборному конденсатопроводу 6, прокладываемому с уклоном (не меньше 0,005) в направлении его движения, самотеком возвращается в котел, находящийся значительно ниже нагревательных приборов, с тем чтобы столб конденсата h уравновешивал давление пара в котле. Например, при давлении пара в котле ризб —20 кПа столб конденсата h должен быть не менее 2 м.

Для нормального удаления воздуха из системы диаметр конденса- топровода в рассматриваемой схеме должен быть таким, чтобы стекающий конденсат заполнял не больше половины диаметра трубы. Соблюдение этого условия позволяет воздушное пространство конденсатопровода с помощью трубы 7 сообщить с атмосферой 9. Место присоединения трубы 7 к конденсатопроводу должно быть выше уровня воды II—II (см. рис. 11.76) не менее чем на 250 мм; запорную арматуру на ней не устанавливают. При этом условии магистральный кондснсатопровод никогда полностью не будет заполняться водой. Такие системы называются системами парового отопления с «сухим» конденсатопроводом.


При большой протяженности паропровода в замкнутых системах для уменьшения заглубления котельных конденсатопровод прокладывают ниже уровня воды в котле. Такой конденсатопровод называют «мокрым», так как он весь заполняется конденсатом. Воздух удаляется из системы отопления с «мокрым» конденсатопроводом через специальную воздушную сеть из труб диаметром 15—20 мм, присоединяемую к конденсационным стоякам выше возможного уровня конденсата в них на 250 мм.

Система парового отопления низкого давления с нижним распределением пара отличается от системы с верхним распределением главным образом расположением магистрального паропровода, при котором устраивают специальный гидравлический затвор 8 или устанавливают водоотводчик у дальнего стояка для отвода конденсата из стояков и магистрального паропровода (рис. 11.77).

Разомкнутые системы парового отопления (рис, 11.78) применяют при давлении пара pWJ 30 кПа и выше. В отличие от замкнутой системы конденсат в ней стекает tie в котел, а в конденсационный бак, откуда насосом, включаемым автоматически или вручную, подается в котел. В этих системах парового отопления отопительные приборы могут быть расположены на произвольной высоте по отношению к котлу. При схеме отопления с промежуточным распределением пара (рис. П.78,6) паропровод прокладывают по полу или под одного из этажей, что значительно сокращает бесполезные потери тепла и упрощает монтаж системы. Однако вследствие ряда эксплуатационных недостатков (конденсат стекает по стоякам против движения пара, сложно удалять воздух из системы, большая вероятность возникновения гидравлических ударов и др.) такие системы отопления, так же как и системы с нижним распределением пара, большого применения не имеют.

На рис, 11.78, а показана горизонтальная однотрубная проточная система, экономичная и вполне приемлемая для отопления больших помещений зданий в 1—2 этажа, в которых не требуется индивидуальная регулировка теплоотдачи приборов.

Вертикальные однотрубные системы отопления с теплоносителем паром в СССР широкого применения не получили.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
