Конструктивные особенности систем парового отопления высокого давления

Паровое отопление высокого давления обычно применяют в тех случаях, когда пар вырабатывается в заводских котельных и основным потребителем его является производство.

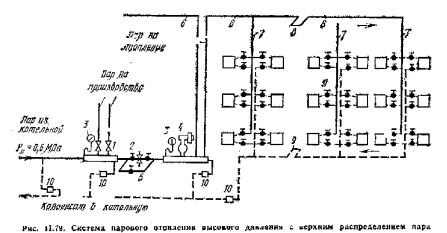

Узел управления и схема парового отопления высокого давления с верхним распределением пара показаны на рис. П.79. Пар из котельной поступает в узел управления с давлением ршо~0,6 МПа. Пар такого давления требуется производству. Для распределения пара установлен парораспределительный коллектор i с двумя ответвлениями.

Так как для системы отопления здания пар может быть использован с давлением pv не выше 0,3 МПа, то для понижения давления с 0,6 до 0,3 МПа перед вторым парораспределительным коллектором установлен редукционный клапан 2 с обводной линией 5 (на случай ремонта). После редукционного клапана установлен предохранительный клапан рычажного типа 4, отрегулированный на ризб=0,3 МПа. Для наблюдения за давлением на коллекторах имеются манометры 5. Из второго парораспределительного коллектора нар поступает по главным стоякам и паропроводам 6 и отопительным стоякам 7 в нагревательные приборы. У приборов на паровой и конденсационной подводках установлены вентили 9; они необходимы для того, чтобы уменьшать пропуск пара в конденсатенровод и выключать приборы. В системе парового отопления высокого давления возникают значительные термические удлинення трубопроводов (до 1,5—2 мм на 1 м). Для компенсации удлинений используют повороты трубопровода и на прямолинейных магистральных трубопроводах устанавливают компенсаторы 8.


Системы парового отопления высокого давления применяют только разомкнутые, т. с. с конденсационным баком и насосом для перекачки конденсата. Для предотвращения прорыва пара из отопительных приборов в кондспсатопровод и конденсационный бак устанавливают конденсатоотводчики 10 или подпорные шайбы, которые пропускают конденсат и задерживают пар.
