Кроткие сведения о пневматическом транспорте
На крупных строительных площадках и на заводах строительной индустрии для перемещения различных материалов и отходов производства широко применяют пневматический транспорт, имеющий большие преимущества но сравнению с другими способами их транспортирования.
Для расчета систем пневматического транспорта введено понятие о скорости витания и рабочей скорости движения транспортируемого материала. Под скоростью витания law понимается скорость движения воздушного потока, при которой материальные частицы находятся во взвешенном состоянии или в состоянии безразличного равновесия. Рабочей скоростью называется действительная скорость материальных частиц в воздуховоде пневматического транспорта, при которой кроме материальных частиц, находящихся во взвешенном состоянии, поднимаются в случае, например, остановки вентилятора и пуска его в работу частицы, осевшие в воздуховоде.
Отношение рабочей скорости в воздуховоде к скорости транспортируемых материальных частиц зависит от массовой концентрации смеси р, представляющей собой массу бг, кг, транспортируемого материала, приходящегося на 1 кг транспортируемого воздуха.
Величина скорости витания шБПТ является одной из основных исходных данных при расчете систем и ней магического транспорта.
Для шарообразных частиц приближенное значение скорости витания Щцит» м/с, в обычных интервалах числа Re:
Для транспортирования п вертикальном трубопроводе (воздуховоде) скорость движения воздуха должна быть в 1,3—1,5 раза больше скорости витания. При транспортировании в горизонтальном трубопроводе скорость движения воздуха должна равняться примерно двум скоростям витания.

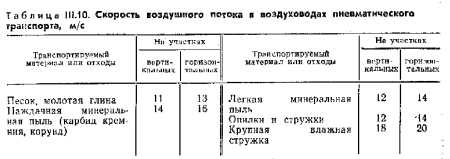

Для некоторых видов пыли примерные рабочие скорости воздушного потока в воздуховодах пневматического транспорта могут быть приняты по табл. 111.10.
При воздушном транспортировании материалов по трубопроводам потери на трение и местные сопротивления по сравнению с потерями при перемещении чистого воздуха увеличиваются.

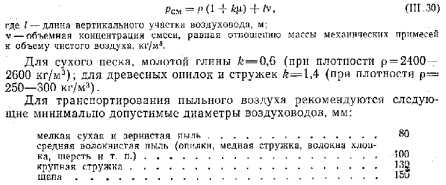

Потери давления на горизонтальных участках воздуховода определяют из выражения
Расчет пневмотранспортных установок слагается из следующих операций: определение количества транспортируемого материала; определение количества воздуха исходя из массовой концентрации смеси й скорости движения воздуха по данным табл. III. 10 (или путем расчета); подбор диаметров воздуховодов с учетом потери давления на отдельных участках и ответвлениях.
Более подробные сведения о расчете воздуховодов и оборудования для разных случаев применения пневматического транспорта приводятся в специальной литературе.
