Место присоединения расширительного сосуда и способы удаления воздуха при искусственной циркуляции воды в системах отопления

В системах водяного отопления с искусственной циркуляцией принимают особые меры для удаления из них воздуха и обеспечения во всех точках трубопровода избыточного давления. Последнее необходимо, чтобы предотвратить в трубопроводе системы и изменение количества воды, протекающей в различных циркуляционных кольцах системы.

Расширительный сосуд в системе отопления с искусственной циркуляцией участвует в распределении давления в циркуляционных кольцах системы, создаваемого насосом, так как давление н различных точках системы зависит от места присоединения соединительной трубы. Например, если соединительную трубу расширительного сосуда присоединить к обратной магистрали у насоса, как показано на рис. 11.60, то при работе насоса давление в любой точке системы будет больше, чем гидростатическое давление в тех же точках при выключенном насосе. В этом случае вскипания воды в системе не будет. Если же произвольно изменить место присоединения расширительного сосуда, та изменится и распределение давления в системе. При этом на отдельных участках трубопровода при падении давления ниже атмосферного может произойти вскипание воды, сопровождающееся парообразованием. Парообразование вызовет разрыв струи, прекращение нормальной циркуляции и возникновение гидравлических ударов. Для нормальной работы системы отопления с искусственной циркуляцией расширительный сосуд обычно присоединяют к сети у всасывающего патрубка насоса.

Способы удаления воздуха из систем водяного отопления с искусственной и естественной циркуляцией неодинаковы, R системе водяного отопления с искусственной циркуляцией скорость движения воды обычно больше скорости всплывания воздушных пузырьков, равной 0,2 м/с, м. пузырьки воздуха не могут двигаться в направлении, противоположном потоку воды. Поэтому в таких системах разводящие магистральные трубопроводы прокладывают с подъемом к крайним стоякам и в высших точках системы устанавливают воздухосборники.

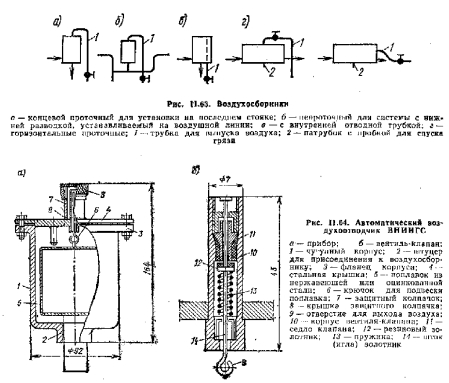

Некоторые конструкции воздухосборников показаны на рис. 11,63, Для выпуска воздуха из воздухосборников устанавливают кран, который в процессе эксплуатации системы периодически открывают.

В практике монтажа систем отопления используют в основном типовые воздухосборники подробные сведения о которых приведены в справочной литературе. Наибольшее распространение получили горизонтальные проточные воздухосборники, так как в них воздух отделяется го раз до лучше чем в других конструкциях, и они хорошо могут быть защищены от замерзания..

Воздухосборники на концевых участках горячих магистралей, т. е. у дальнего стояка, снабжают автоматическими воздухоотводчиками. Они служат для непрерывного удаления воздуха из систему На рис. II.64 представлен автоматический воздухоотводчик ВНИИГС (Всесоюзный научно-исследовательский институт гидротехнических и санитарно-технических работ). В конструкции воздухоотводчика использован автомобильный вентиль-клапан, служащий для заполнения автомобильных камер воздухом. По мере скопления воздуха в корпусе воздухоотводчика уровень воды понижается, вследствие чего поплавок опускается, сжимается пружина вентиля-клапана и воздуху открывается выход в защитный колпачок, а затем в атмосферу. После его выхода уровень воды в корпусе вновь повышается, поплавок поднимается и отверстие в вентиле-клапане закрывается.

В системах водяного отопления с нижней разводкой воздух удаляется с помощью специальной воздухоотводящей сети. Сеть присоединяют к расширительному сосуду, подобно тому как это делается R системах с естественной циркуляцией, или устанавливают па ней непроточные воздухосборники. Для удаления воздуха могут быть использованы также воздушные краны, устанавливаемые на верхних нагревательных приборах. При этом способе отопительные приборы целесообразно присоединять к горячему трубопроводу снизу, которые в этом случае становятся воздушными сборниками, но циркуляция воды в них будет происходить даже при наличии воздуха в верхней части прибора (см. рис. 11.52).

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
