Нагревание воздуха

Для нагревания воздуха применяют преимущественно стальные пластинчатые калориферы, состоящие из стальных трубок, на которые для увеличения площади поверхности нагрева насаживают ребра в виде плоских пластин или спирально навитой лепты. По трубкам проходит теплоноситель — пар давлением риэс ОД—0,5 МПа или горячая вода с температурой до 150 С, а воздух омывает нагретые трубки и ребра.

Пластины — ребра пластинчатых калориферов изготовляют из листовой стали толщиной 0,5 мм и насаживают па трубки па расстоянии 4 мм одна от другой, Трубки дик метром 15 мм ввальцовывают в трубные решетки, присоединяемые на болтах к двум коробкам с патрубками для входа и выхода теплоносителя,

Калориферы отличаются от пластинчатых тем, что поверхность нагрева в них создается стальной ленты шириной 16 мм и толщиной 0,5 мм на трубки, расположенные в шахматном порядке.

Для получения хорошего нагрева ребер, а также предохранения их от коррозии трубки с ребрами должны иметь плотное соединение, что достигается обжимкой и оцинковкой.

В настоящее время промышленность выпускает следующие типы калориферов средней С и большой Б моделей.

1. Одноходовые калориферы моделей КВ Б, КЗПП, К4ПП—пластинчатые, КОСО, КФБО—спирально-навивные, СТД—пластинчатые с плоскоовальными трубками.

2. Многоходовые калориферы — КЗВП, КЧБП, КЗС.

В одноходовых калориферах теплоноситель движется по всем трубкам параллельно, в многоходовых последовательно, что достигается устройством перегородок и камерах калорифера. Одноходовые калориферы могут быть применены при теплоносителе парс и воде, многоходовые- при теплоносителе виде

Все типы и модели калориферов по присоединительным размерам и величине площади поверхности пагрсва делятся на И - 14 номеров, обозначаемых порядковыми цифрами начиная с единицы.

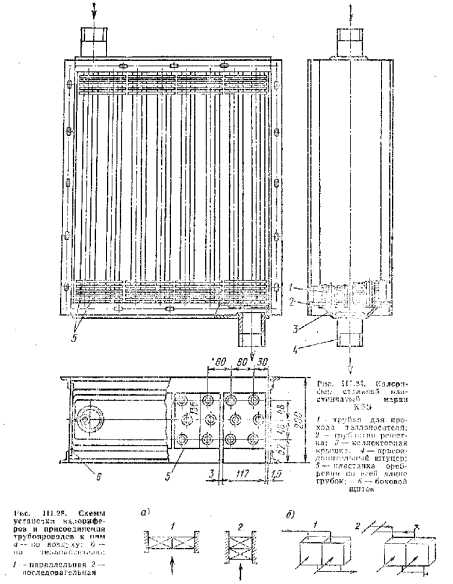

Наиболее совершенными по теплотехническим показателям являются калориферы КВ Б (рис. 111,24) с коридорно-смещенным расположением трубок на 0,5 диаметра. Коэффициент теплопередачи калориферов этой модели выше предшествующей аналогичной модели КФС примерно на 10% благодаря увеличению турбулизации воздушного потока.

Калориферы всех моделей могут быть установлены параллельно и последовательно (рис. III.25), Для нагревания значительных объемов воздуха, по при небольшом перепаде температур применяется параллельной установка.


При последовательной установке общее сопротивление проходу воздуха больше, чем при параллельной. Для регулировании теплоотдачи калориферов и изменения температуры подаваемого в помещение воздуха применяют соответствующую арматуру и устраивают обводните воздуховоды, снабженные клапана мн.

Присоединение трубопровода к калориферам также осуществляют по параллельной или последовательной схеме. При теплоносителе паре применяют только параллельную схему.

Технико экономически ми показателями, калорифера являются воздуха и масса металла, приходящаяся на 1 м2 площади поверхности нагрева.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
