Очистка воздуха, удаляемого вытяжной вентиляцией из цехов промышленных предприятий
На промышленных предприятиях производится очистка воздуха, не только подаваемого в цехи, отделы, но и удаляемого из них в атмосферу, чтобы не допускать загрязнения наружного воздуха на территории предприятия и прилегаемых к нему жилых кварталов.
Для очистки воздуха от пыли, удаляемого вытяжной вентиляцией, применяют пылеуловители и фильтры. Выбор их зависит от характера пыли (от размера пылинок и ее свойств; сухая, волокнистая, липкая пыль и т. д.), ценности данной пыли и необходимой степени очистки.

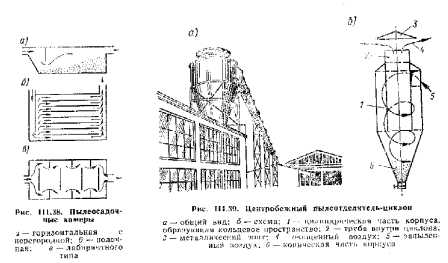

Наиболее простым пылеуловителем для очистки удаляемого воздуха является пылеосадочная камера (рис, 111.38, а, б), работа которой основана на осаждении пылинок из воздуха при малой скорости его движения (ау = 0,1 м/с).
Среди имеющихся конструкций пылеосадочных камер заслуживает внимание горизонтальная лабиринтная камера (рис. 111.38, е), предложенная проф. В. В. Батуриным. В этой оригинальной камере механические примеси выпадают в результате резких изменений направления потока, ударов пылинок о перегородки и завихрения воздуха.
В пылеосадочных камерах происходит лишь грубая очистка воздуха от пыли; в них задерживаются пылинки диаметром 30- 100 мк. Остаточная запыленность воздуха после такой очистки нередко составляет 30—40 мг/м3, что не может быть признано удовлетворительным даже в тех случаях, когда воздух после, очистки не возвращается, а выбрасывается наружу. В связи с этим нередко необходима вторая ступень очистки воздуха в сетчатых, матерчатых фильтрах и других устройствах для улавливания пыли.
Более эффективным и менее дорогим пылеуловителем для грубой очистки следует считать циклоп (рис. III.39), Этот вид пылеуловителя значительно отличается от пылеосадочной камеры как в конструктивном отношении, так и но принципу действия.
Циклоны получили широкое распространение и применяются для задерживания стружек, опилок, металлической пыли и др. Запыленный воздух подводится вентилятором в верхнюю часть наружного цилиндра циклона. В циклоне воздух принимает вращательное движение, вследствие чего развивается центробежная сила, отбрасывающая механические примеси к стенкам, откуда они скатываются в нижнюю часть циклона, имеющую форму усеченного конуса. Очищенный воздух через внутренний цилиндр циклона, так называемую выхлопную трубу, выходит наружу. Нижняя часть циклопа периодически очищается.

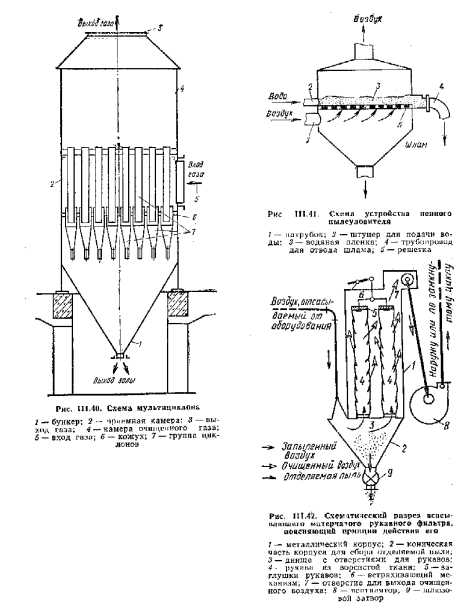

Кроме обычных циклонов в промышленных предприятиях применяются группы из 2, 3, 4 циклонов. На тепловых станциях для предварительной очистки в комплексе с другими методами золоулавливания устанавливают мультициклоны (рис. III.40). Мультициклон представляет собой объединение в идиом агрегате многих маленьких циклонов диаметром 30—40 см с общей подачей н них загрязненного воздуха и общим бункером для осевшей золы, В мультициклоне, задерживается до 65—70% золы.
К ним относятся центробежные скрубберы, циклоны-омыватели, пылеуловители Вентури, пенные пылеуловители и др.
На рис. 111.41 показана схема устройства пенного пылеуловителя Принцип действия псиного пылеуловителя основан на прохождении воздушных струек через водяную пленку. Устанавливают их в отапливаемых помещениях для очистки воздуха от плохо смачиваемой пыли с начальной загрязненностью свыше 10 г/м3.
Для средней и топкой очистки запыленного воздуха с успехом применяют различные матерчатые фильтры, например рукавный фильтр, схема которого показана на рис. 111.42. Рукавные фильтры, получили распространение во многих отраслях промышленности и особенно в тех, где пыль, содержащаяся в очищаемом воздухе, представляет ценный продукт производства (мукомольная, сахарная и др.).
В ультразвуковых пылеуловителях используется способность пылевых частив под действием мощного звукового потока к коагуляции, т. е. к свертыванию в хлопья, что очень важно для улавливания из воздуха аэрозолей. Эти хлопья выпадают в бункер. Звуковой эффект создается сиреной. Выпускаемые у нас сирены могут быть применены в пылеочистных установках производительностью до 15000 м3/ч.
Описанные устройства для очистки воздуха цехов и отделов промышленных предприятий, удаляемого вытяжной вентиляцией в атмосферу, далеко не исчерпывают все виды пылеуловителей и фильтров, используемых для предотвращения загрязнения воздушного бассейна городов.
