Основные схемы систем водяного отопления с естественной циркуляцией воды

Системы водяного отопления с естественной циркуляцией воды подразделяются: по месту расположения горячего магистрального трубопровода-— на системы с верхней и нижней разводкой (вертикальные) и системы с поэтажной разводкой (горизонтальные); по конструкции отопительных стойкой — на двухтрубные и однотрубные.

В системах, показанных на рис, 11.51 и 11.52, имеются два отдельных стояка; по одному из них — горячему стояку —вода поступает н нагревательные приборы, по другому — обратному стояку она отводится нз них. По этому признаку системы называют двухтрубными.



В системе с замыкающими участками горячая вода, движущаяся по стояку, в узлах присоединения приборов разделяется па два потока: часть воды затекает в приборы, а другая часть проходит по замыкающему участку. Вода, охладившаяся в приборах, смешивается с горячей водой, проходящей по стояку, и далее поступает в расположенный ниже прибор.

В проточной системе вся горячая вода проходит последовательно через все приборы, присоединенные к стояку (ветке).

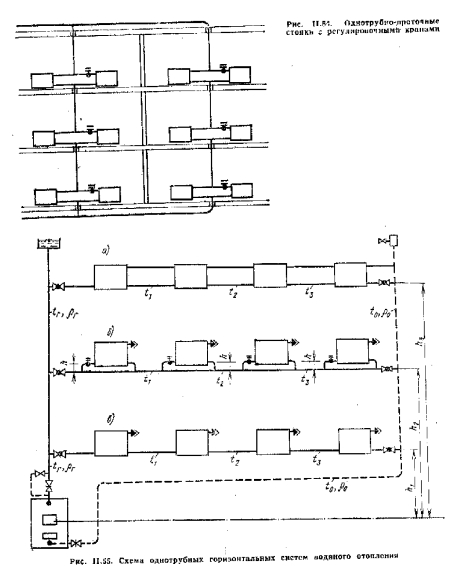

Однотрубные проточные системы отопления отличаются простотой конструкции и удобством монтажа. Однако невозможность выключения и регулирования отдельных приборов при одностороннем расположении их по отношению к стояку ограничивает применение этой схемы. На рис. 11.54 показана однотрубная проточная система, предложенная проф, П. Н. Каменевым. Особенность ее состоит в том, что приборы, находящиеся в одном помещении, присоединяют по проточной схеме к стояку с двух сторон и у одного из них устанавливают регулировочный кран. Такие системы находят применение в многоэтажных промышленных зданиях.

На рис. 11.55 показана схема однотрубных горизонтальных систем отопления. Горячая вода в таких системах поступает в отопительные приборы одного н того же этажа из теплопровода, проложенного горизонтально. Регулировка и включение отдельных приборов в горизонтальных системах с замыкающими участками (рис. 11.55, б) достигается так же легко, как и в вертикальных системах, В горизонтальных проточных системах (рис. 11.55, а, в) регулировка может быть только поэтажная, что является существенным их недостатком.

К основным достоинствам однотрубных горизонтальных систем относятся меньше, чем в вертикальных системах, расход труб, возможность поэтажного включения системы и стандартность узлов. Горизонтальные системы не требуют пробивки отверстий в перекрытиях, и монтаж их по сравнению с вертикальными системами проще. Они довольно широко применяются в производственных помещениях.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
