Основные схемы систем водяного отопления с искусственной циркуляцией воды

В системах водяного отопления с естественной циркуляцией естественное давление имеет очень небольшую величину. Поэтому при большой протяженности циркуляционных колец, а следовательно, и при значительных сопротивлениях движению воды в них диаметры трубопроводов получаются но расчету чрезмерно большими и система отопления оказывается экономически невыгодной как по первоначальным затратам, так и в процессе эксплуатации.

Технико-экономический анализ систем водяного отопления показывает, что системы с естественной циркуляцией становятся экономически неоправданными, если возможная потеря давления на трение на 1 м длины главного циркуляционного кольца меньше 5 Па.


Системы водяного отопления с искусственной циркуляцией принципиально отличаются от систем водяного отопления с естественной циркуляцией тем, что в них в дополнение к естественному давлению, возникающему в результате охлаждения воды в приборах и трубах, значительно большее давление создастся насосом.

В настоящее время устраивают, как правило, системы водяного отопления с искусственной циркуляцией. Применение систем с естественной циркуляцией допускается лишь для небольших зданий с местным источником теплоснабжения. Согласно СНиП П-33-75, радиус действия систем с естественной циркуляцией не должен быть более 30 м по горизонтали, а превышение центра приборов нижнего этажа над центром котла должно быть не менее 3 м.

Системы отопления с искусственной циркуляцией могут быть, так же как и системы с естественной циркуляцией, двухтрубные и однотрубные, с верхней и нижней разводкой горячих магистральных трубопроводов, вертикальные и горизонтальные.

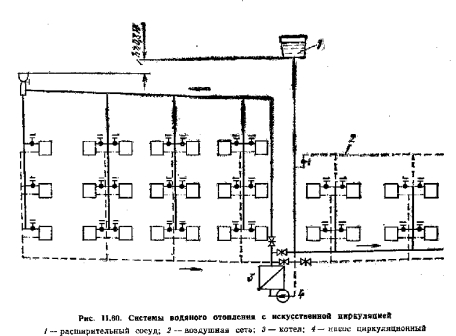

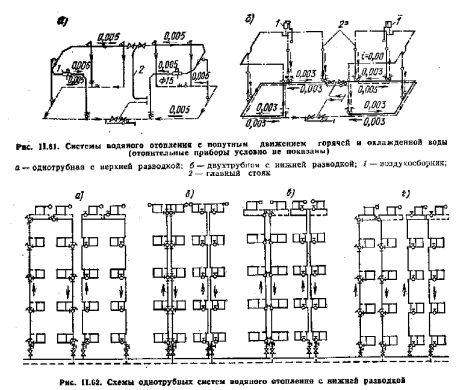

На рис. 11.60 показаны схемы вертикальных двухтрубных систем отопления с искусственной циркуляцией. Слева показана система с верхней разводкой, а справа — система с нижней разводкой. Обе системы отопления, как и рассмотренные в § 74 и § 75, относятся к так называемым тупиковым системам, в которых нередко получается очень большая разница в расходе давления в отдельных циркуляционных кольцах, так как длины их разные: чем дальше расположен прибор от котла, тем большую протяженность имеет кольцо этого прибора. Поэтому в системах с искусственной циркуляцией, особенно при большой протяженности трубопроводов, целесообразно применять попутное движение горячей и охлажденной воды по схеме, предложенной проф. В. М. Чаплиным. По этой схеме (рис. 11.61) длина всех циркуляционных колец почта одинакова, вследствие чего легко получить равную потерю давления в них и равномерный прогрев всех приборов. Недостатком этой системы во сравнению с тупиковой является несколько большая общая длина трубопровода.


В последние годы начали широко применять однотрубные системы отопления с нижней прокладкой магистралей горячей и охлажденной воды (рис. 11.62).

Стояки систем по схемам 6 разделяются на подъемные и опускные. Стояки систем по схемам а, в и г состоят из подъемного и опускного участков, но в верхней части, обычно над полом верхнего этажа, они соединяются горизонтальным участком. Стояки прокладывают на расстоянии 150 мм от края оконного проема. Длина подводок к нагревательным приборам принимается стандартной — 350 мм; нагревательные приборы смещены от оси окна в сторону стояка. Для регулирования теплопередачи нагревательных приборов устанавливают трехходовые краны, а при смещенных замыкающих участках — краны двойной регулировки.

Однотрубная система отопления с нижней разводкой удобна для зданий с бесчердачными покрытиями (совмещенными крышами).

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
