Основные сведения о расчете паропроводов н конденсатопроводов систем парового отопления низкого и высокого давления

В отличии от системы водяного отопления трубопровод системы парового отопления разделяется на паропровод и конденсатопровод, но методы расчета обеих систем аналогичны.

Давление пара в котле принимают и зависимости от протяженности паропровода, соединяющего котел с наиболее удаленным нагревательным прибором.


Более высокие давления пара рш, равные 70кПа и более, принимают при теплоснабжении группы зданий от одной котельной.

Располагаемым давлением на преодоление сопротивлений трения и местных сопротивлений в паропроводе системы отопления является разность давлений пара в котле (или в тепловом пункте после редуктора) и перед вентилем наиболее удаленного прибора от котла (от теплового пункта).

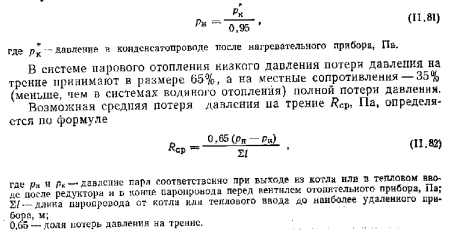

На преодоление сопротивлений вентиля и отопительного прибора в системах низкого давления при самотечном конденсатопроводе оставляют давление не менее 1500 Па, обычно 2000 Па; при напорном конденсатопроводе


По величине RCp и по тепловой нагрузке участков, как и при расчете систем водяного отопления, подбирают диаметры паропроводов, пользуясь расчетной таблицей или номограммой.

Величины коэффициентов местного сопротивления в системах парового отопления принимают те же, что и в системах водяного отопления (см. прил. 10). П-отеря давления на преодоление местных сопротивлений подсчитывают по таблице, составленной для парового отопления низко- го давления, или по номограмме.

Все данные, полученные в процессе расчета паропровода, заносят в бланк следующей формы (табл. 11.19).

Суммарные потери давления (на трение и местные сопротивления) по отдельным веткам паропровода системы отопления, не считать их общих участков, не должны разниться более чем на 25%.


Диаметры кондексатопроводов обычно определяют по таблицам в зависимости от их длины, количества тепла, выделяемого паром при конденсации, и вида конденсатопровода («сухой», «мокрый», вертикальный, горизонтальный)

Таким образом, гидравлический расчет системы парового отопления низкого давления имеет ту особенность, что паропроводы и конденсатопроводы рассчитываются отдельно и не составляют одного общего расчетного кольца, как при гидравлическом расчете систем водяного отопления.

Для обеспечения бесшумной работы системы и предотвращения гидравлических ударов, которые могут привести к повреждению паропроводов, скорости движения пара в них при попутном движении пара и конденсата не должны превышать при низком давлении 30 м/с, при высоком— 80 м/с, а при встречном движении пара и конденсата соответственно 20 и 60 м/с.

Точный расчет паропровода системы высокого давления производят по номограмме и таблицам, составленным с учетом изменения плотности (объемной массы) пара.

Потери давления в местных сопротивлениях определяют методом замены их эквивалентной длиной, представляющей собой длину трубопровода данного диаметра, на которой потеря на трение равна потере в местном сопротивлении при коэффициенте 1. Потеря давления на местные сопротивления в долях общей величины сопротивления трубопровода в системах парового отопления высокого давления составляет 20—25%,

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
