Особенности расчета однотрубных систем водяного отопления

Расчет трубопроводов однотрубных систем водяного отопления производят в основном по методике, применяемой при расчете трубопроводов двухтрубных систем отопления. Отличительным показателем в однотрубных системах с замыкающими участками является коэффициент затекания а, представляющий собой отношение массы воды, затекающей в прибор, к общей массе воды, проходящей по стояку;


При расчете однотрубных систем отопления коэффициент затекания находят по графикам, составленным на основании проведенных исследований.

Температура горячей воды, поступающей в приборы всех этажей, в двухтрубных системах отопления почти одинакова, а в однотрубных системах она изменяется по этажам в пределах расчетного перепада теплоносителя.

Для определения величины естественного циркуляционного давления к однотрубных системах и площади поверхности отопительных приборов необходимо знать температуру смеси воды, поступающей в приборы, /см, °С, и перепад температуры в них Д(пР.

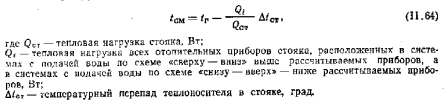

Температура смеси воды определяется по формуле

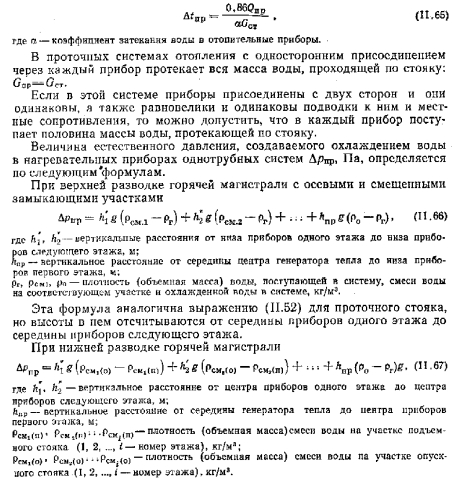

Температурный перепад воды в нагревательных приборах Д/щ, в системах с замыкающими участками определяется по формуле


При гидравлическом расчете однотрубной системы отопления потеря давления в межрадиаторных узлах оценивается произведением суммарного коэффициента местного сопротивления узла, на динамическое давление стояка. Данные о суммарных коэффициентах местного сопротивления узлоя различных систем приведены в справочной литературе.

Для унификации монтажной заготовки элементов и межрадиаторных узлов системы отопления стояки и подводки обычно выполняют стандартными для каждого типа здания.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
