Подача и мощность поршневых компрессоров

В действительных процессах па работу компрессора влияют: наличие вредного пространства, теплообмен между всасываемым воздухом и стенками цилиндра, сопротивление клапанов, утечки и др, Рабочий цикл, отражающий действительный процесс работы компрессора, записывается, так же как и рабочий цикл двигателя внутреннего сгорания, индикатором.

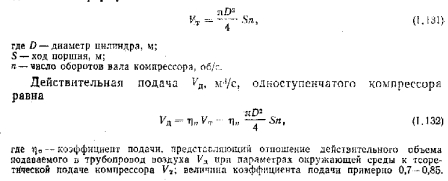

Теоретическая подача 1%, м3/с, одноступенчатою компрессора определяется по формуле



С увеличением создаваемого давления экономичность одноступенчатого поршневого компрессора падает. Для получения воздуха высокого давления применяют многоступенчатые компрессоры, в которых процесс сжатия происходит последовательно в нескольких цилиндрах с промежуточным охлаждением воздуха в холодильниках-теплообменниках. Работа сжатия в многоступенчатом компрессоре может быть оценена как сумма сжатия в отдельных ступенях.

На рис, 1,26 графически представлен термодинамический процесс, происходящий н двухступенчатом компрессоре с промежуточным охлаждением. При двухступенчатом сжатии экономия работы показана заштрихованной площадью диаграммы 2—V—2—1—2

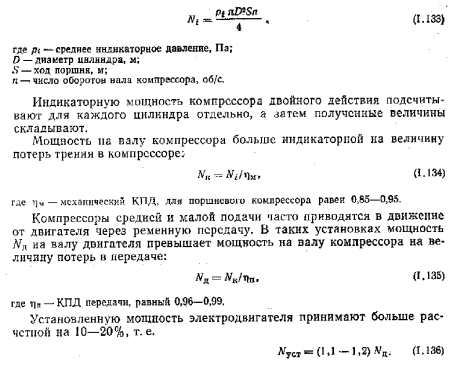

Индикаторная мощность компрессора одинарного действия Л% Вт, определяется по формуле


Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
