Подбор и установка циркуляционных насосов

В системе водяного отопления с искусственной циркуляцией кроме насоса для заполнения ее водой и подпитки в процессе эксплуатации устанавливают так называемые циркуляционные насосы для перемещения воды по трубопроводам.

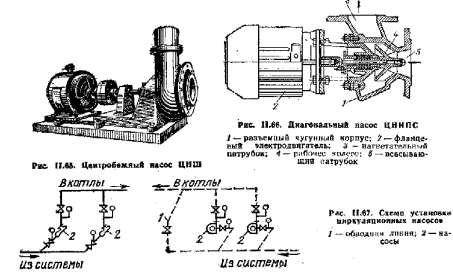

Наибольшее применение в системах отопления зданий получили насосы центробежного типа (рис. Г Т.65) хотя для отопления небольшого здания от котельной, расположенной в его габаритах, более пригодны диагональные насосы (рис. 11.66), которые вполне обеспечивают требуемое давление 1—2 м вод. ст. и соответствуют до производительности. В системе водяного отопления, как правило, устанавливают два циркуляционных насоса, включаемых поочередно. Таким образом, один насос всегда является резервным.


Насосы центробежного типа присоединяют к магистральному трубопроводу охлажденной воды. Оба насоса снабжают обводной линией с задвижкой для регулирования их работы и в случае выключения электроэнергии — для поддержания в системе естественной циркуляции воды. Диагональные насосы можно устанавливать без обводной линии, так как сопротивление проходу воды через них незначительно. Принципиальная схема установки насосов показана на рис. 11,67.

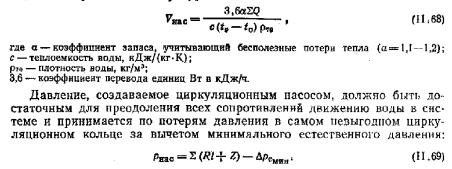

Для подбора циркуляционного насоса необходимо знать требуемую его подачу и расчетное давление. Требуемая подача насоса 1/нас, мг/ч, определяется тепловой нагрузкой обслуживаемой системы отопдения SQ, Вт, и перепадом температуры воды t?—<>:


Требуемое давление насоса для систем отопления отдельных зданий обычно не превышает 12 кПа.

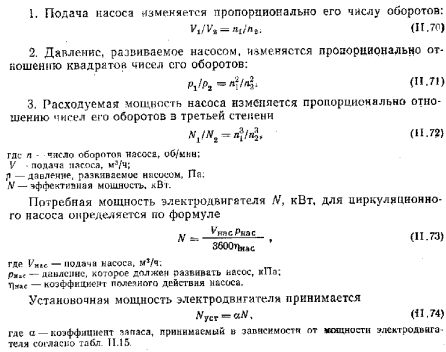

Насосы подбирают по их рабочим характеристикам, которые приведены в справочниках по санитарной технике и в каталогах заводов-изготовителей. При подборе необходимо иметь в виду следующие закономерности.



При установке циркуляционных насосов особое внимание должно уделяться борьбе с шумом, возникающим при их работе. С этой целью устраивают фундаменты специальной конструкции, не связанные со строительными элементами здания; применяют звукопоглощающие прокладки, вставки на трубопроводах из прорезиненного шланга и другие средства пи снижению шума и предотвращению его распространения по зданию.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
