Чугунные секционные котлы — водогрейные — предназначены для нагрева воды до 115° С, но при установке паросборников, соответствующей арматуры и приборов они могут быть использованы как паровые при до 70 кПа. Котлы с такими параметрами теплоносителя относятся к категории низкого давления, по и для этих котлов предусматривают устройства, обеспечивающие безопасность их работы.

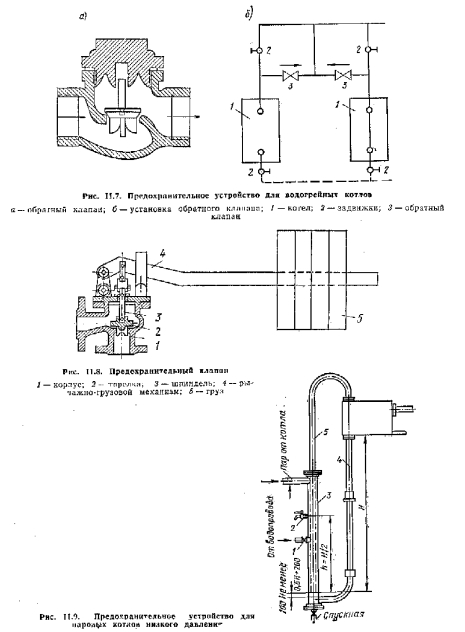

Для водогрейных котлов предохраняющим устройством от повышения в них давления могут служить обводные линии с обратными клапанами (рис. II.7), пропускающие воду R направлении от котла к трубопроводу системы отопления. При таком несложном устройстве, если задвижки, установленные у котла, почему-либо окажутся закрытыми, то все равно связь с атмосферой через расширительный сосуд не нарушится.

Если на трубопроводе между котлами и расширительным сосудом кроме указанных задвижек имеется другая какая-либо запорная арматура, то должны быть установлены рычажные предохранительные кла- шаны (рис. II.8).


Паровые котлы при 60 до 70 кПа снабжаются предохранительным устройством в виде гидравлического затвора. Схема одного из таких предохранительных устройств приведена па рис. 11.9. Сущность его работы состоит в следующем: для зарядки предохранительного устройства открывают вентиль 1 на водопроводной трубе и контрольный кран 2, установленный па трубе 3. Трубы 3t 4 и 5 заполняют до тех пор,, пика вода не потечет из крана 2. Высота трубы 4 определяется по рабочему давлению пара в котле (при рабочем давлении риаб = 50 кПа ее высота Я=5+1 — 6 м). При давлении пара в котле вы/не допустимого предела уровень воды в трубе 3 доходит до низа трубы 5, после чего уравновешивающий столб воды при дальнейшем превышении давления уже не увеличивается и вода выбрасывается в бак, открывая выход пару из котла через трубу 5 и бак в атмосферу. Труба 4 служит для возврата воды из бака в затвор после снижения давления.

Для безопасной и правильной эксплуатации паровые котлы кроме предохранительных устройств снабжают водоуказательными приборами, пробочными кранами и манометрами: водоуказательные приборы присоединяют к паровому и водяному пространству котла; пробочные краны устанавливают вместо второго водоуказательного прибора на котлах небольшой тепловой мощности; манометр соединяется с паровым пространством котла с помощью сифонной трубки с трехходовым краном.

Для учета расхода питательной воды, подаваемой в паровой котел, или воды, циркулирующей в системе водяного отопления, устанавливают водомер или диафрагмы. Для измерения температуры воды, поступающей в систему водяного отопления и возвращающейся в коте л, предусматривают в специальных футлярах (гильзах) термометры. D системах водяного отопления с искусственной циркуляцией у каждого насоса должны быть два манометра; один—на всасывающем патрубке перед насосом, а другой па напорном после насоса. Кроме того, рекомендуется применять регулятор горения, обеспечивающий получение заданной температуры горячей воды, а также автоматическое включение подпитки системы водой при минимальном уровне стояния ее » расширительном сосуде и выключение подпитки при достижении максимального уровня.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
