Приточные и вытяжные системы общеобменной вентиляции
Системы механической вентиляции по сравнению с естественной более сложны к конструктивном отношении и требуют больших первоначальных затрат и эксплуатационных расходов. Вместе с тем они имеют ряд преимуществ. К основным их достоинствам относятся: независимость от температурных колебаний наружного воздуха и его давления, а также скорости ветра; подаваемый и удаляемый воздух можно перемещать на значительные расстояния; воздух, подаваемый в помещение, можно обрабатывать, т. е. нагревать или охлаждать, очищать, увлажнять и осушать.

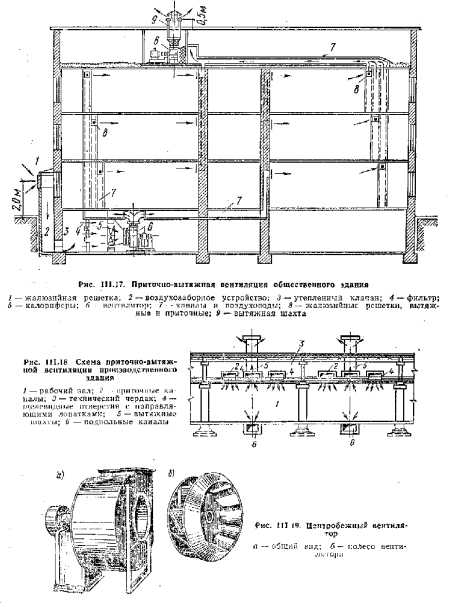

Вследствие этого механическая вентиляция, как приточная, так и вытяжная, получила весьма широкое применение, особенно в промышленности. На рис. 111.17 показана схема приточно-вытяжной вентиляции общественного здания с приточной камерой, расположенной а подвале, и вытяжной камерой, расположенной на чердаке.
На рис. 111.18 приведена схема приточно-вытяжной вентиляции производственного а да пня с: рабочими залами большой площади. Поступление и удаление воздуха системе вентиляции при воздухообмене по принципу «сверху — веерх» происходит рассредоточенно через разветвленную есть каналов к шахт, расположенных на техническом чердаке. Воздух поступает в рабочие залы через круглые или прямоугольные отверстия в перекрытии, снабженные специальными плафонами, или через щелевидные отверстия с направляющими лопатками. При воздухообмене по принципу «сверху — вниз» воздух снизу через отверстия в подпольных каналах.
Приточные системы механической вентиляции состоят из следующих конструктивных элементов:
1) воздухоприемного устройства, через которое наружный воздух поступает к приточную камеру;
2) приточной камеры с оборудованием для обработки воздуха и подачи его в помещения;
3) сети каналов и воздуховодов, по которым воздух вентилятором распределяется по отдельным вентилируемым помещениям;
4) приточных отверстий: с решетками или специальных приточных насадков, через которые воздух из приточных каналов наступает в помещения;
5) регулирующих устройств в виде дроссель-клапанов или задвижек, устанавливаемых в воздухоприемных устройствах, на ответвлениях воздуховодов и в каналах.
Вытяжные системы механической вентиляции обычно состоят из следующих элементов:
1) жалюзийных решеток и специальных насадок, через которые воздух из помещений поступает в вытяжные каналы;
2) вытяжных каналов, по которым воздух, извлекаемый из помещений, транспортируется в сборный воздуховод;
3) сборных воздуховодов, соединенных с вытяжной камерой;
4) вытяжной камеры, в которой установлен вентилятор с электродвигателем;
5) оборудования для очистки воздуха, если удаляемый воздух сильно загрязнен;
6) вытяжной шахты, служащей для отвода в атмосферу воздуха, извлекаемого из помещений;
7) регулирующих устройств (дроссель-клапанов или задвижек).
Отдельные приточные и вытяжные системы механической вентиляций могут не иметь некоторых из перечисленных элементов. Например, приточные системы вентиляции не всегда комплектуются фильтрами для очистки воздуха.
