Шум в механических системах вентиляции и борьба с ним
Основным источником шума в механических системах вентиляции является вентиляторная установка, при работе которой возникают два вида шума — аэродинамический н механический.
Аэродинамическим шум образуется вследствие них преобразования у лопастей колеса и кожуха вентилятора, главным образом на входе и выходе, а также периодических пульсаций воздуха, которые ощущаются также в виде шума.
Механический шум создается от вибрации лопастного колеса, кожуха и электродвигателя, а также от подшипников, передачи и других элементов вентиляторной установки.
Сильная вибрация вентиляторной установки не только отрицательно влияет на самочувствие человека, по и нередко служит помехой в технологическом процессе производства. Во многих случаях вибрация может быть причиной преждевременного износа и даже разрушения строительных конструкций зданий.
Аэродинамический и механический шум, возникающий при работе вентиляторной установки, распространяется по воздушной среде, движущейся н каналах и воздуховодах, по их стенкам или по массиву, в котором они проложены. Кроме того, шум распространяется через основание и фундамент вентиляторной установки по ограждающим конструкциям здания, через которые проникает в помещения, и hoi да довольно далеко расположенные от вентиляторной камеры. Для борьбы с шумом вентиляторных установок снижают окружную скорость вращения рабочего колеса вентилятора, скорость движения воздуха в воздуховодах и других элементах системы вентиляции, а также проводят конструктивные и монтажные мероприятия.
По условиям относительной бесшумности рекомендуются окружные скорости вращения рабочего колеса вентилятора: для осе
вых вентиля то роз, устанавливаемых в жилых и общественных зданиях, не выше 35 м/с, а для центробежных 25—30 м/с; в производственных зданиях окружные скорости принимают с учетом шума от других источников, ни не пьште 50 м/с. Максимальные скорости движения воздуха в воздуховодах и других элементах системы вентиляции назначают, руководствуясь данными табл. 111.9. Для обеспечения заданного давления при небольшой окружной скорости рабочего колеса вентилятора целесообразно принимать многоступенчатую схему рабочего колеса в две ступени и более.
Конструктивные и монтажные мероприятия, снижающие уровень шума, должны тщательно разрабатываться в процессе проектирования системы вентиляции здания и полностью осуществляться при монтаже ее до сдачи в эксплуатацию.
Приведем некоторые вполне обоснованные указания но этому вопросу.
1. Помещения, для которых уровень шума строго регламентирован, располагать вдали от приточных и вытяжных камер. Удлинением пути, проходимого звуком от камеры до помещения, достигается ослабление уровня шума в 1 фон на 1 м. вентиляционных камер не должно быть помещений с малым уровнем собственного шума.
2. Вытяжные камеры располагать над вспомогательными помещениями (лестничными.клетка ми, санузлами и т. п.),
3. Внутренние поверхности вентиляционных камер покрывать звукопоглощающей штукатуркой или обивать материалами, хорошо поглощающими звуки различной высоты.
4. Для повышения звукоизолирующей способности дверей камер утяжелять их конструкцию, применяя доски толщиной 40—50 мм, устраивая двойные двери, и обеспечивать максимальную плотность притворов.
5. Нельзя крепить непосредственно к каркасу и ограждающим конструкциям зданий электродвигатели, вентиляторы и другое оборудование, вызывающее вибрацию.
6. В воздуховодах устанавливать специальные шумоглушители.
7. Вентиляторы соединять с электродвигателем посредством эластичной муфты или применять клиновидную передачу.
8. Вентилятор присоединять к воздуховоду через мягкие вставки из прорезиненной ткани.
9. Входное отверстие в вентилятор устраивать плавным.
10. Применять виброзвукоизолирующие основания,
11. Металлические поверхности для уменьшения производимого ими шума покрывать вибродемпфирующей мастикой (смесь синтетических смол и наполнителей).
12. Тщательно балансировать рабочее колесо вентилятора.

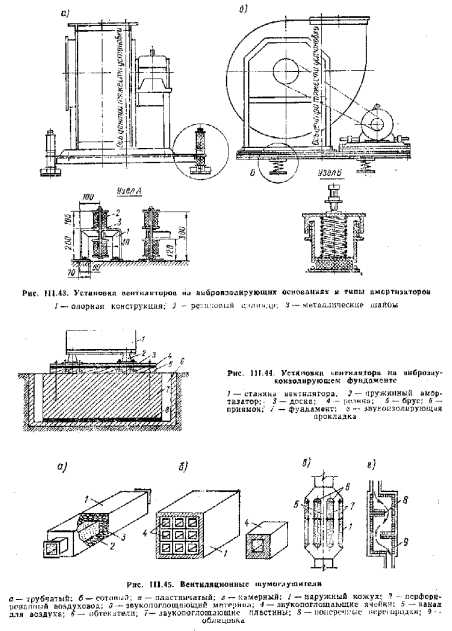

На рис. IIТ.43 показана установка электровентилятора типа Ц4-70 № 8 и вентилятора с кликоременной передачей типа Ц4-70 № 12 на виброизолирующих основаниях с резиновыми (рис. 111.43, а) и пружинными (рис. II 1.43, б) виброизоляторами.
В некоторых случаях, когда требуется максимально уменьшить шум вентиляторных установок, размещаемых в первом этаже или в подвале, фундамент возводят с использованием нескольких видов виброзвукоизолирующих средств (рис. Ш.44).
Для глушения шума, передающегося воздуховодом, применяют трубчатые, пластинчатые и сотовые шумоглушители (рис. III.45). В качестве звукопоглощаемого материала в шумоглушителях для приточных систем вентиляции рекомендуется применять мягкие маты (холсты) плотностью 15 кг/м3 из супертоикого стекловолокна (СТВ). В порядке исключения можно применять капроновое волокно, но обязательно, согласно противопожарным требованиям, со стеклотканью.
Для вытяжных систем следует использовать также эффективные по звукопоглощающим качествам, но более дешевые материалы: плиты из стекловолокна марки ЦФД плотностью 30—40 кг/м3, минераловатные плиты марки ПМ плотностью 60—70 кг/мэ.
При набивке шумоглушителей другими, менее эффективными материалами необходимо увеличивать длину глушителя. Для трубчатых глушителей всех типоразмеров звукопоглощающую облицовку делают толщиной 100 мм и длиной пс менее 1 м. В пластинчатых звукоглушителях толщину крайних звукопоглощающих пластин принимают равной 100 и 200 мм, а толщину средних — в 2 раза большей. Пластинчатые звукоглушители изготовляют одно-, двух- и трехканальными с различными размерами проходного сечения.
При выборе материала для облицовки камер и воздуховодов следует отдавать предпочтение пористому материалу со сквозными порами; материалы с замкнутыми порами (губки, пенопласт) обладают низким коэффициентом звукопоглощения.
Допустимые уровни громкости воздушного шума для помещений различного назначения приведены в справочной литературе. Считается, что шум, громкость которого находится в пределах 35—40 фонов, не оказывает неблагоприятного влияния на органиам человека.
