Системы водяного отопления, присоединяемые к тепловой сети через элеватор

Присоединение системы отопления к тепловой сети через элеватор имеет пока еще большое применение. Так присоединяют все ранее рассмотренные системы: однотрубные и двухтрубные, с верхней и нижней разводкой, тупиковые и с попутным движением воды.

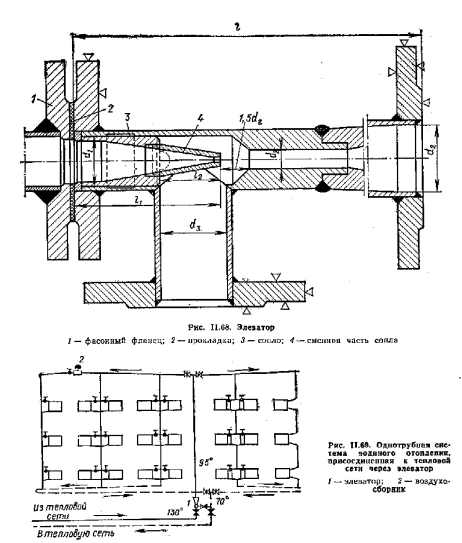

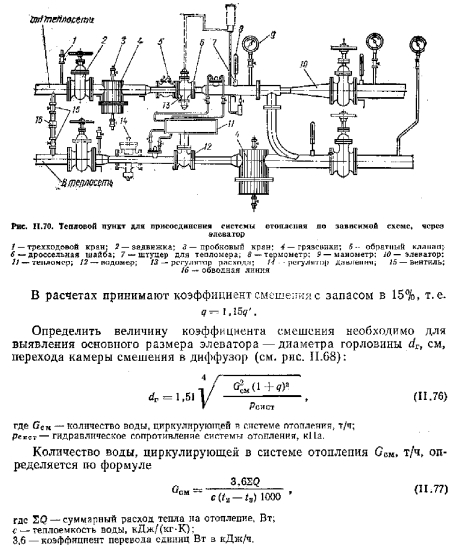

Промышленность выпускает водоструйные элеваторы чугунные и стальные. Наиболее широкое распространение получили стальные элеваторы типа ВТИ Мосэнерго (рис. 11.68), Основными частями каждого типа элеватора являются конусообразное сопло, камера всасывания, горловина и диффузор. Высокотемпературная вода, поступающая из тепловой сети в сопло элеватора, па выходе имеет большую скорость движения, за счет которой в камере всасывания давление становится значительно ниже, чем в обратной магистрали системы отопления. В результате этого охлажденная вода из системы по патрубку поступает в элеватор и смешивается с водой тепловой сети. В диффузоре скорость движения смешанной воды снижается, а давление повышается до величины, обеспечивающей циркуляцию воды ц системе отопления. Система водяного отопления, непосредственно присоединенная к тепловой сети через водоструйный элеватор, показана на рис. 11.69. Принципиальная схема теплового пункта с элеватором приведена на рис. 11.70.


Основной расчетной характеристикой для элеватора служит так называемый коэффициент смешения q представляющий собой отношение массы подмешиваемой охлажденной воды Сп к массе воды Сс, поступающей из тепловой сети в элеватор:





Серийный злей я тор удобно подбирать, пользуясь номограммой, приведенной В справочной литературе [24, 28], предварительно определив приведенный расход, т/ч, сметанной воды по формуле


и коэффициент подмешивания по формуле (11.75).

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
