Системы пароводяного и водо-водяного отопления

Системы пароводяного и водо-водяного отопления выполняют по любой схеме водяного отопления, но нагрев циркулирующей к них коды осуществляется в теплообменных аппаратах, называемых в практике теплоснабжения водонагревателями.

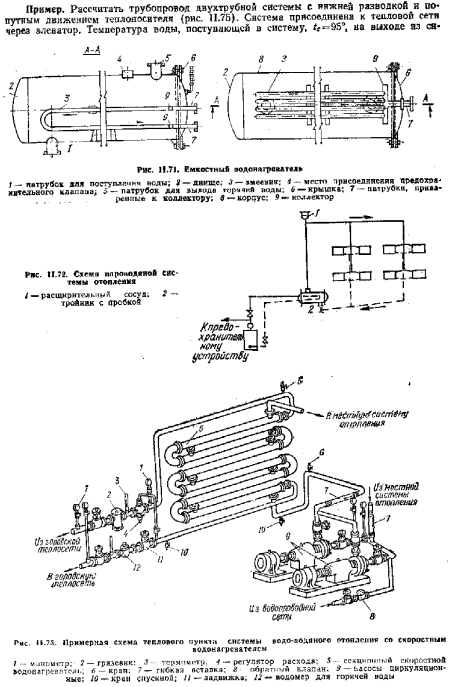

Теплообменные аппараты (водонагреватели) бывают емкостные и скоростные. На рис. II.71 представлен план и разрез емкостного водонагревателя. Скоростной водонагреватель был рассмотрен в первом разделе (см. рис. 1.38).

По способу побуждения пароводяные и водо-водяные системы отопления могут быть с естественной и искусственной циркуляцией. В системах с естественной циркуляцией используют емкостные водонагреватели: они отличаются незначительным сопротивлением движению воды. В системах с искусственной циркуляцией применяют скоростные водонагреватели (пароводяные и водо-водяные).

На рис. 11.72 представлена схема системы пароводяного отопления с естественной циркуляцией. Пар для нагревания воды вырабатывается в котле и подается по паропроводу в теплообменный аппарат (емкостный водонагреватель). Горячая вода из водонагревателя поступает по трубопроводу в приборы системы отопления и, пройдя через них, возвращается в водонагреватель.

Системы пароводяного отопления применяют в тех случаях, когда для основных теплопотребляющих систем выгоднее иметь котельную с паровыми котлами, а также когда система централизованного теплоснабжения паровая.

Система водо-водяного отопления с присоединением ее к тепловой сети была кратко рассмотрена в §56. На рис. П.73 приведена примерная схема теплового пункта такой системы со скоростным водо-водяным нагревателем, рассчитанной на искусственную циркуляцию теплоносителя в ней.

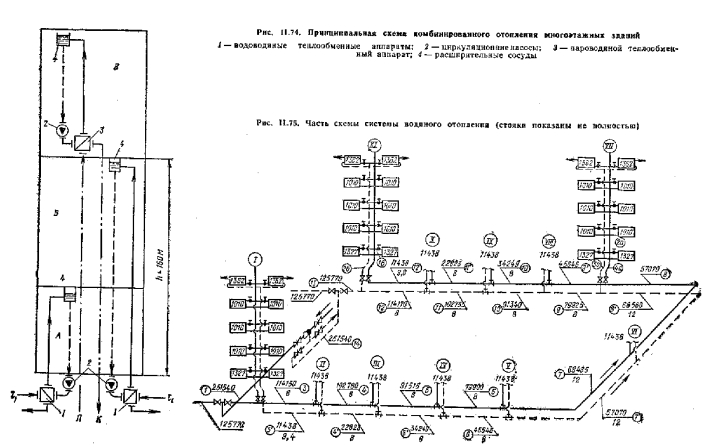

Системы пароводяного и водо-водяного отопления находят все большее применение в связи с повышением этажности строящихся зданий. Многоэтажные здания для уменьшения гидростатического давления па отопительные приборы нижних этажей разделяют по высоте на отдельные зоны; для каждой зоны устраивают самостоятельную систему отопления, как показано на рис. II.74. Число зон по высоте здания и высота каждой зоны определяются допустимым гидростатическим давлением как для приборов, так и для оборудования теплового пункта, который обычно размещается в подвале здания.

В зданиях высотой более 160 м в верхней зоне устраивают пароводяное отопление (см. рис. 11.74). Теплоноситель пар, отличающийся незначительным гидростатическим давлением, подается в технический этаж, расположенный под верхней зоной, в тепловой пункт е пароводяными водонагревателями.

В зданиях высотой более 250 м пароводяные системы отопления могут быть в двух верхних зонах и более. Методика расчета систем пароводяного и водо-водяного отопления такая же, как и систем водяного отопления. Отличие лишь в том, что определяется площадь поверхности нагрева .не котлов, а теплообменных аппаратов (водонагревателей) , которые и подбираются.

Площади поверхности нагрева тсплообмекных аппаратов определяют по формулам (см. §39).







Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
