Сушка строящихся зданий

Основными источниками влажности в здании в период его строительства являются: влага, внесенная со строительными изделиями и материалами,— так называемая достроечная технологическая влага; атмосферная влага в виде осадков дождя и снега и водяные пары, содержащиеся в воздухе. Обычно Перед началом отделочных работ влажность приближается к максимальной.

Содержание построечной технологической влаги в строительных материалах и изделиях может быть очень высоким и зависит от технологического процесса изготовления и качества сушки их, технологии внутренних работ и других факторов.

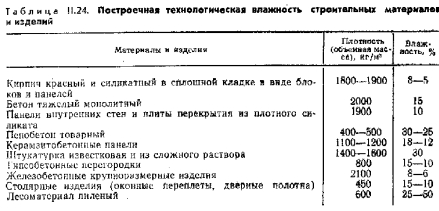

В табл. II.24 приведены данные о построечной технологической влажности некоторых строительных материалов и изделий.


При длительном хранении строительных материалов и изделий на открытом воздухе, в особенности материалов, отличающихся повышенной сорбционной способностью, влагонасыщенность их значительно возрастает.

Атмосферная влага поступает в период строительства наземной части здания до устройства кровли.

Для приближенного определения количества атмосферной влаги Gwt кг, вносимой в строящееся здание, может служить формула



Снижение построечной технологической и атмосферной влаги в строящихся зданиях имеет большое практическое значение, особенно в условиях влажного климата или при большом количестве выпадающих осадков. Многие внутренние работы могут успешно проводиться только при определенной температуре воздуха и достаточно сухих конструкциях здания.

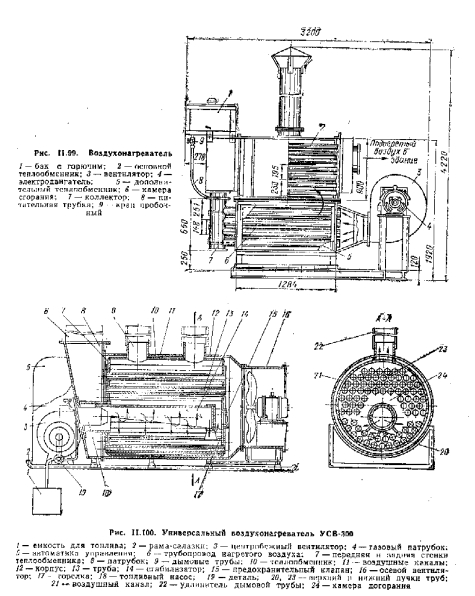

Для ускорения сушки конструкций здания и обеспечения надлежащих условий для производства работ в настоящее время используют не только системы отопления, но и специальные тепловые установки. Ниже приводятся некоторые наиболее характерные типы этих установок. На рис. II.99 показан воздухонагреватель конструкции В. Г.. Лактюхо- ва, работающий на жидком топливе. Запас топлива в баке предусмотрен на непрерывную работу воздухонагревателя в течение 14 ч. Топливо (соляровое масло) поступает по питательному трубопроводу самотеком в бескомпрессорную форсунку. Площадь поверхности нагрева теплообменников составляет 13,5 м5. Тепловая мощность воздухонагревателя до 150 кВт, температура нагретого воздуха до 140° С, расход горючего 18 кг/ч. Воздухонагреватель устанавливают у входа в здание на предварительно выровненную площадку. Масса агрегата в сборе с обмуровкой составляет 17С0 кг.

На рис. 11.100 показан универсальный строительный воздухонагреватель У СВ-300 производительностью 4500 м3/ч. Воздухонагреватель УСВ-300 состоит из корпуса цилиндрической формы, теплообменника, универсальной горелки, работающей как на жидком, так и на газообразном топливе, центробежного вентилятора для подачи воздуха в горелку, осевого вентилятора для подачи воздуха в теплообменник н топливной аппаратуры.

Для улучшения эвакуации продукта сгорания топлива из теплообменника в выхлопной патрубок вмонтирована эжекционная трубщ по которой с большой скоростью проходит воздух от вентиляторa


Воздухонагреватель УСВ устанавливают на расстоянии не ближе 3 м иг обогреваемого здания, При нормальной работе воздухонагрева теля температура нагретого воздуха должна находиться в пределах 80— 100° С. Это достигается путем изменения подачи топлива и воздуха в горелку.

Универсальные строительные воздухонагреватели изготовляют Нескольких моделей производительностью до 30 000 м3/ч (УСВ-850). Для обогрева и сушки помещений объемом до 50 мй рекомендуется воздухонагреватель УСВ-10 производительностью 250 м3/ч.

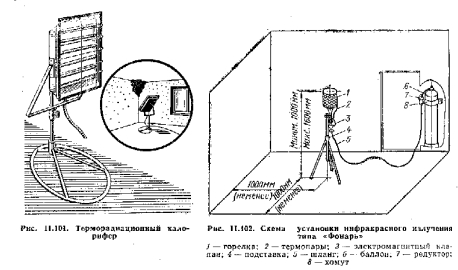

Для сушки оштукатуренных поверхностей и для обогрева стыков железобетонных конструкций применяют терморадиационные калориферы БИС и БИК (рис. ПЛ01). Тепловая мощность терморадиационных калориферов до 15 кВт. Калориферы БИС-10А имеют систему автоматического регулирования для поддержания в заданных пределах температуры воздуха и обогреваемой поверхности.


На рис. 11.102 показана установка инфракрасного излучения типа «Фонарь», работающая на сжиженном газе. Горелка этой установки имеет цилиндрическую огневую насадку, состоящую из 50 керамических плиток. Высота горелки регулируется специальным установочным винтом. Тепловая мощность установки при оптимальном режиме работы 20 кВт. С такой установки свежеоштукатуренное помещение площадью 18—20 м2 высушивается за 30—32 ч. Сушку штукатурки следует начинать с нижней части стола, располагая излучатели вдоль ет.ен на расстоянии от нее не менее 100 см.

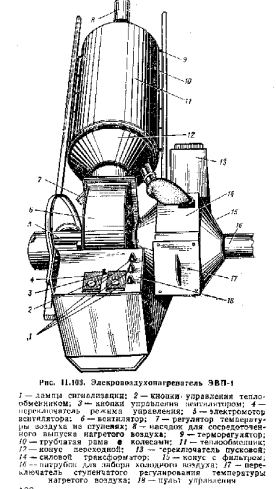

На рис. 11.103 показан элсктровоздухопагревателъ ЭВП-1. Его техническая характеристика: производительность 550 м3/ч, потребляемая мощность 13,5 кВт, ЭВП-1 имеет двенадцать ступеней регулирования температуры воздуха на выходе от 40 до 110° С. Заданная температура поддерживается автоматически.

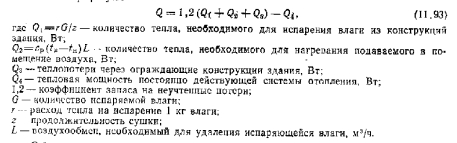

Потребная тепловая мощность установки для сушки зданий определяется по формуле


Общее количество влаги G, подлежащей испарению из конструкций зданий, подсчитывается по данным построечной и допустимой влажности.

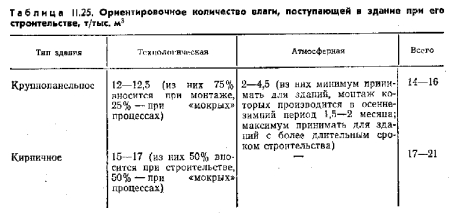

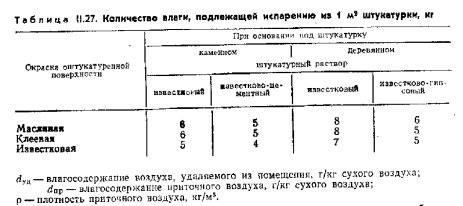

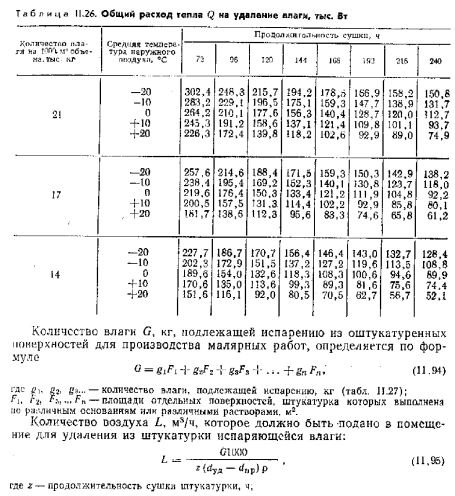

Для ориентировочного расчета тепловой мощности сушильных агрегатов можно пользоваться табл. 11,25 и 11.26.




Для приближенного расчета относительную влажность воздуха помещения можно принимать равной 80%т а приточного воздуха—70%.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
