Технико-экономические показатели систем водяного отопления

Основными технико-экономическими показателями любой отопительной системы являются первоначальная стоимость и эксплуатационные расходы.

Первоначальная стоимость системы водяного отопления с искусственной циркуляцией значительно ниже стоимости системы водяного отопления с естественной циркуляцией. Действительно, при искусственной циркуляции расчетное давление в 10—15 раз больше, чем в системах с естественной циркуляцией, а так как потери давления в трубопроводах пропорциональны квадрату скорости движения воды, то сечения магистральных трубопроводов при искусственной циркуляции получаются в 3—4 раза меньше, чем при естественной циркуляции. Следовательно, можно существенно сэкономить на массе труб, а также на заготовке и монтаже трубопроводов.

Для систем с искусственной циркуляцией воды котельные не заглубляют. Они могут обслуживать из одного центра несколько зданий и позволяют осуществлять центральное регулирование теплоотдачи отопительных приборов в весьма широких пределах. Эксплуатация системы с искусственной циркуляцией обходится не дороже водяного отопления с естественной циркуляцией.

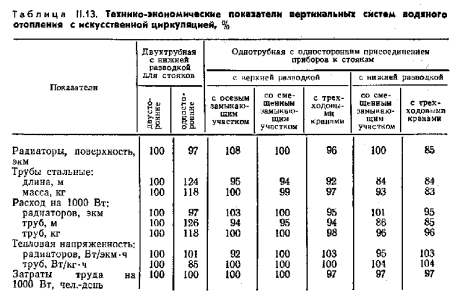

В современном строительстве в зданиях устраивают главным образом вертикальные системы водяного отопления с искусственной циркуляцией, В табл. 11.13 приведены показатели по расходу радиаторов, труб и затраты труда на строительство различных систем отопления.


Из табл. 11.13 видно, что однотрубная система отопления с нижней разводкой, с односторонним присоединением приборов и с трехходовыми кранами (рис. 11.62) наиболее индустриальна и экономична. Расходы радиаторов и труб в ней наименьшие.

В тех случаях, когда по архитектурным или конструктивным особенностям здания не удается или нецелесообразно устраивать системы с нижней разводкой, могут быть применены однотрубные системы с односторонним присоединением приборов и с трехходовыми кранами с верхней разводкой теплоносителя.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
