Топочные устройства

Устройство, где происходит процесс горения топлива, называется топочным устройством (топкой). Конструкция топки должна обеспечивать удобную подачу топлива и воздуха, удобное удаление золы и шлака, устойчивый процесс горения и возможность его регулирования, высокую производительность и экономичное сжигание топлива.

Существующие топки классифицируются по следующим признаками а) по способу обслуживания (ручные, механические и пол у механические); б) по режиму подачи топлива (с периодической и непрерывной подачей топлива); в) по способу топлива — слоеные (в них сжигается твердое топливо в слое на решетке) и камерные (факельные), в которых твердое топливо в смеси г. воздухом сгорает во взвешенном состоянии; жидкое, распыленное с помощью форсунок, и газообразное с применением газовых горелок; г) по взаимосвязи с котлом — внутренние, т. е. находящиеся внутри котла, внешние, размещаемые под поверхностью нагрев а котла, выносные, устраиваемые вне обогреваемой поверхности козла.

Рассмотрим некоторые основные тины слоевых тонок.

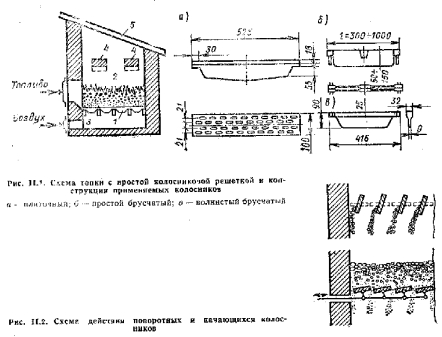

Топки с неподвижным слоем топлива. Это ручная тонка, предназначенная для обслуживания котлов небольшой тепловой мощности. Схема устройства такой топки представлена на рис. IIJ, Основным элементом ее является колосниковая решетка 1, служащая для поддержания слоя топлива, равномерного распределения воздуха по слою и отвода образовавшихся золы к шлака. Пространство над колосниковой решеткой 2, ограниченное с боков стенками, а сверху поверхностью нагрева, называется топочным объемом, пространство под колосниковой решеткой 3, куда проваливаются зола и шлак и поступает воздух, нужный для процесса горения топлива, называется зольником.

При сжигании топлива повышенной влажности или низкосортных топлив устраиваются отражательные своды, они способствуют поднятию температуры в топке, улучшают подсушку топлива и процесс горения его. Продукты сгорания топлива из топки проходят между трубами 5 котла.


Сумма площадей отверстий в колосниковой ре (мотке для прохода воздуха к слою топлива называется живым сечением решетки. В колосниках, предназначенных для сжигания круппокускового топлива, живое сечение составляет 25—30% площади решетки.

Частичная механизация ручной топки достигается установкой поворотных или качающихся колосников, схема действия которых показана на рис. П.2. Поворотными и качающимися колосниками облегчается одна из наиболее трудоемких операций — очистка решетки от шлака. При покачивании колосников перемешивается также и топливо, что интенсифицирует горение.

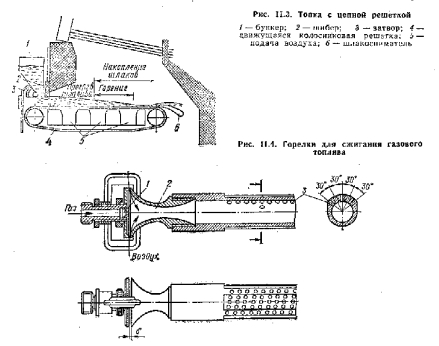

Топка с подвижным слоем топлива. К этому типу относится топка с цепной решеткой, обеспечивающая непрерывное перемещение топлива вместе с колосниками решетки, помешенными па цепях, надетых на две пары колсс-звсздочск (рис. TI.3). Скорость движения решетки изменяется в пределах 2—30 м/ч.

Колосники современных решеток представляют собой съемные элементы, закрепляемые на несущей части решетки, что упрощает замену колесников. Цепные решетки применяют для котлов большой тепловой мощности.

Топка для сжигания газообразного топлива. Для сжигания газа в топке применяют газовые горелки, основным назначением которых является образование газовоздушной смеси и создание условий для устойчивого ее воспламенения. Существуют различные типы и конструкции горелок.


На рис. II.4 показана одна из горелок шнекционного типа. Работа ее происходит следующим образом: газ поступает вдоль оси горелки в сопло 1. Внутрь горелки через регулируемый кольцевой зазор шириной б подсасывается воздух. В смесителе 2 газ перемешивается с воздухом н поступает в цилиндрическую часть гор ел кн. На ее боковой поверхности расположены отверстия 3, через которые смесь газа с воздухом поступает внутрь топки, где сгорает.

Для сжигания газа в топках чугунных отопительных котлов типа ВНИИСТО-ми, «Универсал» и др. применяются с хорошими показателями диффузионные горелки, изготовляемые из перфорированных труб и устанавливаемые в нижней части топки. Газ, выходящий из отверстий труб, в топке смешивается путем диффузии с воздухом, поступающим через колосниковые решетки. Температура по длине топки более равномерна, чем при инжекционных горелках.

При сжигании топлива к камерных топках (факельных) обычно на их стенках размещают экранные поверхности из труб. Во время работы котла и них циркулирует вода, которая через коллекторы включается в общую циркуляционную систему котла. Благодаря этому кирпичная кладка предохраняется от воздействия высоких температур и шлаков.

Основные показатели топок: мощность, тепловая нагрузка колосниковой решетки и топочного пространства, КПД.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
