Трубопроводы систем центрального отопления, их размещение (трассировке) и монтаж

Для систем центрального отопления с теплоносителем водой или паром принимаются стальные неоцинкованные черные водргазопроводные трубы (ГОСТ 3262—62), трубы эдектросварнце (ГОСТ 10704) и трубы бесшовные горячекатаные (ГОСТ 8732—70).

Водогазопровидные трубы разделяются по толщине стенки на обыкновенные, усиленные и легкие. Нормальная длина их 6—7 м. Наибольшее применение в технике отопления имеют водогазопронодные трубы обыкновенные. Трубы эцектросварные к бесшовные применяются в основном для магистральных трубопроводов. Соединяются они посредством сварки и с помощью фланцев.

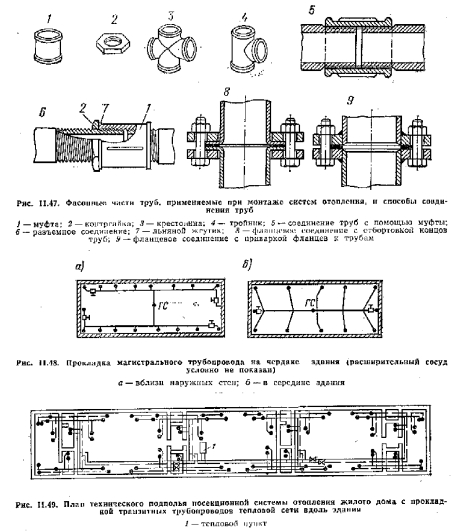

Водогазопроводные трубы отличаются более толстыми стенками и наличием да их концах резьбы. Для соединения водогазопроводных труб, изменения их направления или диаметра применяют соединительные части (муфты, тройники, крестовины, футарки). В тех участках трубопровода, в которых может возникнуть необходимость в его разборке, предусматривают разъемное соединение (сгон), представляющее собой кусок трубы длиной 100 или 300 мм с короткой н длинной резьбой и а концах, с навернутой муфтой и контргайкой (рис. 11.47). При соединении и разьединении труб муфта с контргайкой но длинной резьбе перегоняется в соответстнующем направлении. Для уплотнения соединений при теплоносителе с температурой до 100° С используют льняную прядь и пасту, изготовляемую из сурика и олифы. При перегретой воде и паре в качестве уплотнителя применяют асбестовый шнур на графитовой пасте.


Трубопроводы системы отопления подразделяют на магистрали горячей и охлажденной воды при теплоносителе воде и паропровод и конденсатопровод при теплоносителе парс, а также па отопительные стояки и ответвления к приборам.

Схемы прокладки магистрального трубопровода системы водяного отопления с верхней разводкой на чердаке здания показаны па рис. II.48. Для монтажа и ремонта трубопровода более удобной является схема прокладки вблизи наружных стен, на расстоянии от них 1 —1,5 м. R отдельных случаях трубопроводы прокладывают под потолком верхнего этажа. При нижней разводке трубопроводы устраивают ниже всех нагревательных приборов, т. с. в подвале, в подполье или в подпольных каналах первого этажа.

В зданиях и сооружениях, возводимых в районах Северной климатичсской зоны, прокладка трубопровода на чердаках и в проветриваемых подпольях не допускается.

Для типовых жилых домов, состоящих из одинаковых повторяющихся секций, применяется посекционная нижняя разводка, при которой для каждый секции дома осуществляется как бы самостоятельная система (рис. П.49).

Трубопроводы прокладывают с уклоном не менее 0,002. В системе водяного отопления с естественной циркуляцией уклон увеличивается ДО 0,005 0,01. Отопительные стояки, как правило, располагают у наружных стен. В угловых помещениях их следует устанавливать в углах, образованных наружными стенами, чтобы предохранить стены от сырости и промерзания. Если стояки и подводки к приборам прокладывают открыто, то расстояние от поверхности штукатурки до трубы должно быть 2—3 см. К стенам стояки крепят разъемными хомутами из полосовой стали.

Скрытая прокладка труб (в бороздах) предусматривается для помещений, к которым предъявляются повышенные санитарно-гигиенические и эстетические требования. Чтобы предотвратить движение воздуха по бороздам, которое вызывает дополнительные бесполезные потери тепла трубопроводом и может быть опасным в случае возникновения пожара, предусматривают горизонтальные, разделки в плоскости междуэтажного перекрытия.

Трубы, проходящие через перекрытия, площадки лестничных клеток, внутренние стены и т. п., прокладывают в гильзах (манжетах) из кровельной стали или из обрезков труб с зазором 1 — 1,5 мм, чтобы обеспечить их свободное перемещение при температурном расширении.

В системах парового отопления для поглощения удлинения труб при нагревании на прямолинейных участках большой длины ставят компенсаторы. В системах водяного отопления, где колебания температуры и длина прямолинейных участков сравнительно невелики, а также имеется много углов и поворотов, компенсаторы не требуются.

Температурное удлинение трубопроводов Д, мм, определяется по формуле


Если необходимо устанавливать компенсаторы, то следует отдавать предпочтение П-образным и лирообразным компенсаторам и размещать их и а трубопроводе в горизонтальной плоскости. Для поглощения компенсатором удлинений определенного участка длиной I трубопровод закрепляют наглухо в точках по концам этого участка (мертвые точки).

При прокладке трубопроводов в местах, где возможно замерзание теплоносителя или где наличие горячих поверхностей опасно в пожарном отношении, а также для снижения бесполезных потерь тепла на участках, где теплоотдача не нужна, трубопроводы следует покрывать теплоизоляцией. На трубы наносят мастику (материал в тестообразном состоянии), либо обматывают их слоем стекловаты пли теплоизоляционными жгутами и лентами, либо покрывают заранее заготовленными сегментами.

Теплотехнические качества изоляции оцениваются ее коэффициентом полезного действия ур, но формуле


Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
