Устройство внутренних газопроводов

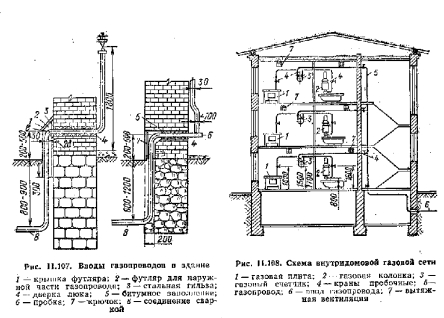

Вводы газопровода в жилые здания (рис. 11.107) устраивают в лестничных клетках, кухнях или коридорах, На вводе газопровода в здание устанавливают запорную арматуру. Вводы газопроводов в насосные и машинные отделения, вентиляционные и лифтовые камеры и шахты, помещения мусоросборников, электрораспределительных устройств, складские помещения не устраивают.

Газ подается в квартиры верхних этажей жилых зданий по стоякам, которые прокладывают в кухнях, на лестничных клетках или в коридорах. В жилых помещениях, ванных.комнатах и санитарных узлах их не прокладывают. Если газопровод проходит через стену или перекрытие, его заключают в футляр из стальной трубы. Пространство между футляром и газопроводом заделывают просмоленной прядью и битумом или жирным цементным раствором.

Газопроводы внутри здания выполняют из стальных труб, соединяемых на сварке. Резьбовые или фланцевые соединения выполняют только в местах установки арматуры и подключения приборов. Перед каждым газовым прибором, устанавливают краны. Газопроводы в местах прохода людей прокладывают на высоте не менее 2,2 м считая от пола до низа трубы. На стояках и разводящих газопроводах пробки не устанавливают.

В общественных и коммунально-бытовых предприятиях можно прокладывать ответвления газопровода к приборам в бетонном полу, но на этом участке газопровода не должно быть запорной арматуры и резьбовых соединений.

На рис. 11.108 приведена схема в ну три домовой газовой сети. На схеме показаны газовые, счетчики для учета расхода газа на квартиру. В настоящее время газовые счетчики в квартирах жилого дома не устанавливают, а расчет за газ производят по числу жильцов.

Опасные и токсические свойства газа заставляют предъявлять особые требования также к помещениям, где устанавливают газопотрсбляющие приборы.


Присоединение газовых водонагревателей и других газовых приборов к дымоходам необходимо выполнять трубами, изготовленными из кровельной Стали. Суммарная длина горизонтальных участков соединительной трубы во вновь строящихся зданиях должна быть минимальной (пе более 3 м), а длина вертикального участка — возможно больше (не менее 0,5 м).

Отвод продуктов сгорания газа от бытовых газовых приборов, печей и другого газового оборудования, в конструкции которого предусмотрен отвод продуктов сгорания в дымоход, следует предусматривать раздельно, т. е. по обособленным дымоходам.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
