Устройство и принцип действия системы водяного отопления с естественной циркуляцией воды

Для уяснения устройства и принципа действия системы водяного отопления с естественной циркуляцией воды рассмотрим схемы двух систем, приведенных па рис. П.51 и 11.52. Источником тепла в обеих системах служит котел.

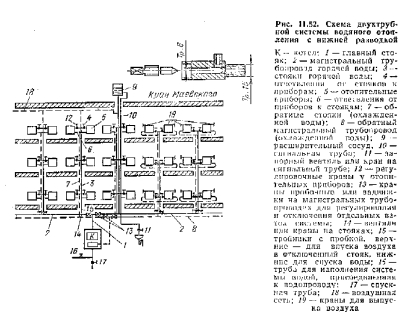

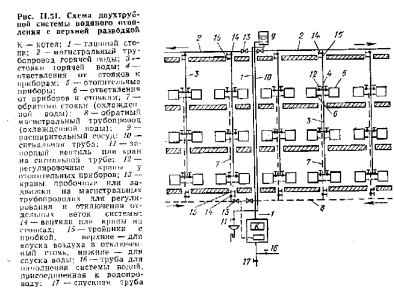

В системе, показанной на рис. 11.51, горячая вода из котла направляется через главный стояк в магистральный теплопровод, расположенный на чердаке, а затем через горячие стояки и ответвления поступает в отопительные приборы. В системе отопления, показанной на рис. 11.52, вода из котла поступает в магистральный теплопровод, проложенный в нижней части здания, под потолком подвала. В атом заключается принципиальное отличие первой системы от второй.

В отопительных приборах вода охлаждается, отдавая часть тепла через стенки приборов помещению, и по обратным стоякам и магистральному теплопроводу возвращается в котел. Для регулирования теплоотдачи приборов у каждого из них установлен кран.

Расширительный сосуд в системах водяного отопления предназначается для вмещения прироста объема воды при ее нагревании, а также, для удаления через него воздуха в атмосферу как при заполнении системы водой, так и в период ее эксплуатации (при естественной циркуляции воды).

Перед пуском в действие каждая система заполняется водой из водопровода до сигнальной трубы в расширительном сосуде. Когда уровень воды в системе повысится до сигнальной трубы, вода будет вытекать из трубы в раковины, находящуюся в котельной (см. рис. II.51 и 11.52).

Движение воды в системах водяного отопления с естественной циркуляцией происходит по замкнутому кольцу; котел — трубопровод горячей воды отопительный прибор — трубопровод охлажденной воды — котел — и обусловлено давлением, которое возникает в результате охлаждения воды н приборах и трубопроводе.



При недостаточном прогреве приборов вследствие засорения трубопровода или арматуры, а также в случае появлении путей к и кода из отдельных стояков может быть спущена без опорожнения и прекращения работы других участков системы. Для этого закрывают вентили или краны 4 на стояках. Из тройника 15, установленного в нижней части стояка, вывертывают пробку и к отростку тройника присоединяют гибкий шланг, по которому вода на трубопровода и приборов стекает в канализацию. Чтобы вода быстрее стекала, из верхнего тройника 15 вывертывают пробку.

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
