Устройство систем воздушного отопления

Системы воздушного отопления разделяются:

1) по виду первичного теплоносителя — на паровоздушные, водовоздушные, газовоз душные и электровоздушные;



2) по способу перемещения нагретого воздуха — па естественные с перемещением воздуха за счет разности температур и объемных масс воздуха до воздухонагревателя и после него и с механическим побуждением, осуществляемым с помощью вентилятора;

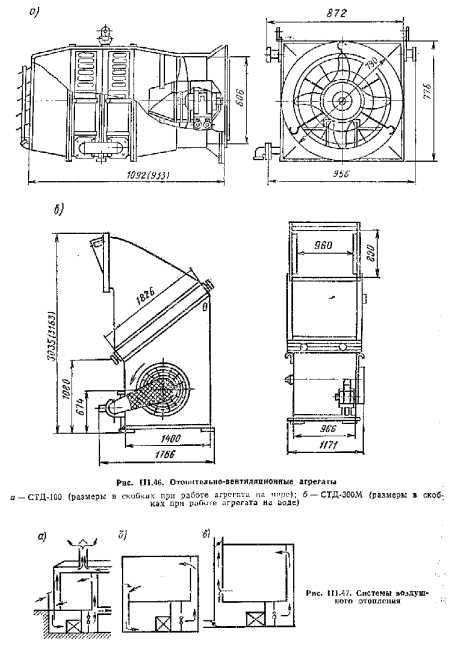

3) по месту приготовления нагретого воздуха — на централизованные с подачей воздуха в несколько помещении из одного центра н децентрализованные— е подачей воздуха местными отопительными и отопительно-вентиляционными агрегатами (рис. II 1.46).

4) по качеству воздуха, подаваемого в помещения, — па прямоточные (рис. П.47, а), работающие только на наружном воздухе; рециркуляционные (ри<й 111,47, 6} с перемещением одного и того же воздуха— и с частичной рециркуляцией (рис. III.47, в).

В настоящее время наибольшее применение в жилых, общественных и промышленных зданиях находят паровоздушные и водовоздушные централизованные системы отопления с механическим побуждением. Естественные системы воздушного отопления устраивают с радиусом действия не более 8 м,

В жилых многоэтажных домах применяют прямоточные системы воздушного отоплении, в общественных и промышленных зданиях — преимущественно с частичной рециркуляцией.

Рециркуляция воздуха совершенно не допускается в помещениях, в воздухе которых содержатся болезнетворные микроорганизмы и сильнодействующие ядовитые вещества, а также в помещениях, где возможна концентрация вредных веществ выше допустимой, Кроме того, применение полной или частичной рециркуляции воздуха не разрешается в производственных зданиях, отнесенных по пожарной опасности к категориям А и D. В последние годы в цехах промышленных предприятий начали все более широко применять системы воздушного отопления, совмещенные с вентиляцией как с рассредоточенной, так и с сосредоточенной подачей воздуха. Для этой цели промышленность выпускает типовые приточные камеры со встроенной теплоизоляцией, укрупненные воздушно-отопительные агрегаты тепловой мощности до 400000 Вт и другое оборудование.

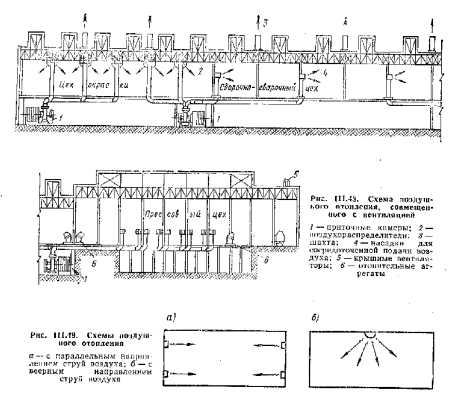

На рис. 111.48 приведена система воздушного отопления, совмещенная с вентиляцией цехов автомобильного завода. Приточные камеры, воздуховоды и трубопроводы системы отопления и теплоснабжения размещены в техническом этаже, в меж ферм энном пространстве и в подпольных проходных каналах. Такое размещение отопительно-вентиляционного оборудования не потребует существенных изменений при усовершенствовании технологических процессов.

В системах воздушного отопления с укрупненными отопительно-вентиляционными агрегатами воздух подается в помещение одной или несколькими горизонтальными струями с параллельным или веерным направлением их (рис. J 11.49).

К основным преимуществам воздушного отопления перед другими способами отопления относятся: 1) возможность совмещения отопления с вентиляцией; 2) отсутствие тепловой инерции, т. е. тепловой эффект при включении системы В действие достигается немедленно; 3) расход металла меньше в 6—8 раз, а капитальные затраты — в 1,5—2 раза (при сосредоточенной подаче воздуха).

К недостаткам воздушного отопления относятся; 1) возможность перемещения вредных выделений вместе с движущимся воздухом; 2) шум при работе вентиляторных установок; 3) больший расход электроэнергии,

Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
