Запорно-регулирующая арматура и способы регулирования теплоотдачи приборов

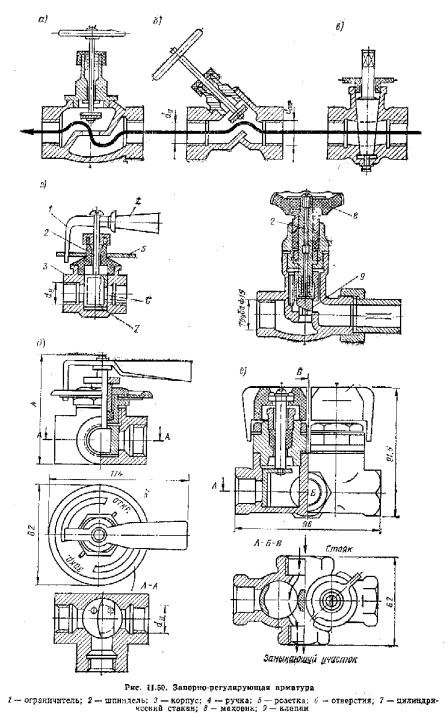

Для пуска системы в работу по частям, а также выключения отдельных ветвей системы для ремонта на магистральных трубопроводах устанавливают задвижки или краны пробочные сальниковые (рис. 11.50, а, в). На отопительных стояках систем водяного отопления для гидравлической регулировки, отключения и опорожнения их ставятся запорные прямоточные вентили с косым шпинделем (рис. 11.50, б) и краны пробочные сальниковые бронзовые (рис. 11.50, б).

В зданиях высотой до трех этажей отключающая арматура на стояках не ставится, за исключением лестничных клеток, где она должна быть предусмотрена независимо от этажности здания.

Для приведения теплоотдачи приборов, установленных в отдельных помещениях, в соответствие с потерями тепла необходимо изменять как количество воды, проходящей через приборы, так и ее температуру, т. е. качественно и количественно регулировать системы отопления, Качественное регулирование достигается изменением температуры воды, подаваемой в нагревательные приборы из теплового центра (котельной, бойлерной, теплового пункта с элеватором). Это — центральное регулирование, Количественное регулирование теплоотдачи приборов осуществляется изменением количества воды, поступающей в прибор, для чего применяют краны двойной регулировки (рис. 11.50,г), трехходовые и четырехходовые краны (рис. 11.50, д, е).

Согласно СНиП, регулировочные краны устанавливают для проведения двух независимых одна от другой стадий регулирования: монтажной — в период наладки и пуска системы и эксплуатационной — во время эксплуатации системы. Регулировочные, краны не устанавливают у приборов, размещаемых в лестничных клетках и в других местах, где вода может замерзнуть. Не допускается установка запорно-регулировочной арматуры на «сценках» приборов.

В системах парового отопления предел качественного регулирования весьма ограничен, м оно малоэффективно. Количественное регулирование может быть только местное, осуществляемое изменением количества пара, поступающего в прибор.

В качестве, запорно-регулирующей арматуры в системах парового отопления применяют поровые вентили, клапаны которых тщательно пришлифованы к седлу, и поэтому дополнительного уплотнения не требуется,

В последние годы стали применять регулирующие устройства автоматического действия. Они автоматически перекрывают вентили на трубопроводах при повышении температуры в помещении и вновь открывают их при понижении температуры.


Тихомиров К.В./ ТЕПЛОТЕХНИКА, ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ, Издание третье, переработанное и дополненное, МОСКВА, СТРОЙИЗДАТ, 1981.
