ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА

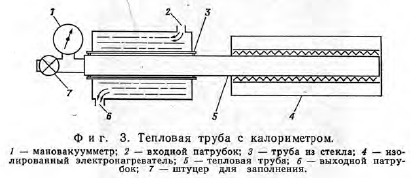

Для измерения тепловой мощности применялся калориметр, состоящий из электрического нагревателя и водяного холодильника. Нагреватель наматывался в виде спирали вокруг трубы на длине 230 мм и теплоизолировался от окружающей среды двумя слоями асбестовой ткани. Водяной проточный холодильник представлял собой трубу из оргстекла длиной 150 мм и диаметром 65 мм. Охлаждающая ода подавалась в холодильник при температуре окружающей среды, чтобы свести к минимуму тепловые потери. Тепловая мощность на трубе определялась по подъему температуры и расходу воды через калориметр. Разность температур измерялась при помощи двух термопар, расположенных на входном и выходном патрубках холодильника, и контролировалась по показаниям двух ртутных термометров, установленных во входном и выходном резервуарах. Мощность, подводимая к электрическому нагревателю, регулировалась посредством вариатора и измерялась ваттметром с учетом коэффициента мощности. Никаких специальных мер для устранения тепловых потерь от нагревателя в окружающую среду не предпринималось. Общий вид экспериментальной установки в сборке показан на фиг. 3 и 4.


Тепловые трубы: Перевод с английского и немецкого Под редакцией проф., д-ра техн. наук Э. Э. ШПИЛЬРАЙНА.: ИЗДАТЕЛЬСТВО «МИР: Москва 1972
