КОНСТРУКЦИЯ ТЕПЛОВОЙ ТРУБЫ

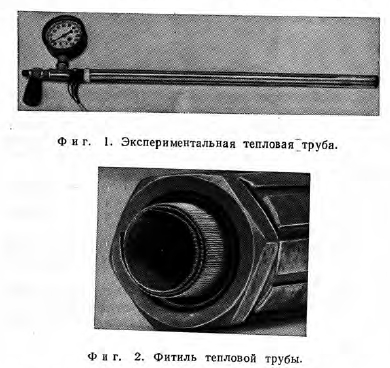

Исследования проводились с тепловой трубой обычной конструкции, представленной на фиг. 1. Оболочка изготавливалась из медной трубы наружным диаметром 19мм, длиной 460мм и толщиной стенки 1,5 мм. Фитиль состоял из трех слоев медной сетки 100 меш, которые плотно прилегали к внутренней стенке трубы, как показано на фиг. 2. Один конец тепловой трубы был заглушен, а на другом устанавливался манометр и вакуумный вентиль сильфонного типа. Манометр второго класса точности имел составную шкалу от вакуума 760 мм рт. ст. до избыточного давления 10 кг/см2. Для измерения температурного поля вдоль тепловой трубы в канавках шириной 1,5 мм и глубиной 0,8мм было заделано 12 медь-константановых термопар. Для закрепления термопар в пазах использовалась замазка на основе медного порошка, обладающая высоким коэффициентом теплопроводности.


Тепловые трубы: Перевод с английского и немецкого Под редакцией проф., д-ра техн. наук Э. Э. ШПИЛЬРАЙНА.: ИЗДАТЕЛЬСТВО «МИР: Москва 1972
