МАКСИМАЛЬНАЯ ТЕПЛОВАЯ НАГРУЗКА И РАСХОД

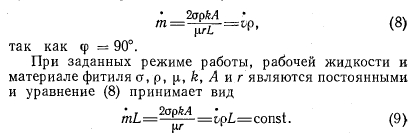

При подстановке уравнений (3)—(5) в уравнение (1) получим выражение максимального расхода жидкости через фитиль


Если тепловая труба расположена горизонтально, то уравнение (7) принимает следующий вид:

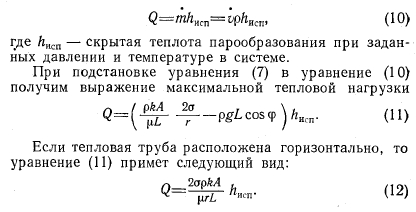

Поскольку количество переносимого тепла, определяемое скрытой теплотой, велико, а перепад температур вдоль тепловой трубы мал, теплопереносом за счет теплопроводности, радиации и конвекции можно пренебречь. Поэтому, предполагая, что вся тепловая энергия передается в виде скрытой теплоты, найдем выражение для тепловой нагрузки


При выводе уравнений (11) и (12) были сделаны следующие допущения: 1) гравитация не оказывает влияния на течение пара; 2) течение жидкости в капиллярах фитиля является ламинарным; 3) потери на трение в паре пренебрежимо малы; 4) теплоперенос за счет теплопроводности, радиации и конвекции вдоль тепловой трубы пренебрежимо мал; 5) свойства жидкости постоянны вдоль тепловой трубы; 6) течение и теплоперенос по существу являются одномерными; 7) фитиль является равномерно насыщенным; 8) концевые эффекты пренебрежимо малы; 9) изменение количества движения пренебрежимо мало.

Тепловые трубы: Перевод с английского и немецкого Под редакцией проф., д-ра техн. наук Э. Э. ШПИЛЬРАЙНА.: ИЗДАТЕЛЬСТВО «МИР: Москва 1972
