ПРИМЕНЕНИЕ ТЕПЛОВОЙ ТРУБЫ ПРИ НАЛИЧИИ МАГНИТНОГО ПОЛЯ

На фиг. 7 показан поперечный разрез тепловой трубы, которая может быть использована в зоне замедлителя управляемого термоядерного реактора (ось реактора совпадает на чертеже с вертикальным направлением). Назначение тепловой трубы — передача тепла в радиальном направлении (на фигуре перпендикулярно плоскости чертежа) от внутренних областей замедлителя, что приводит к выравниванию плотности выделяемой энергии [1]. Магнитное поле, как показано на фигуре, приложено в вертикальном направлении. Осевое течение пара в тепловой трубе происходит перпендикулярно от плоскости чертежа, осевое течение жидкости — в обратном направлении, к плоскости чертежа. Характерный размер канала а остается постоянным и равным 1 см. Суммарная площадь поперечного сечения трубы и площадь канала для жидкости рассчитываются по приведенным на фигуре соотношениям.

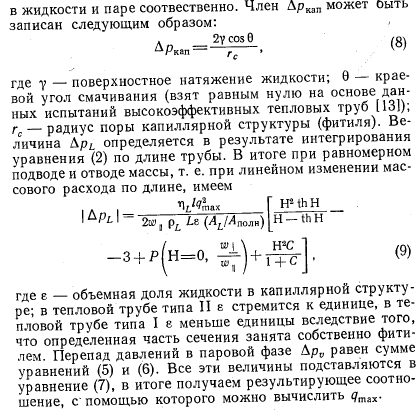

Максимальный расход циркулирующей в тепловой трубе жидкости, а следовательно, и ее максимальная тепловая мощность определяются следующим условием:



Тепловые трубы: Перевод с английского и немецкого Под редакцией проф., д-ра техн. наук Э. Э. ШПИЛЬРАЙНА.: ИЗДАТЕЛЬСТВО «МИР: Москва 1972
