ТЕПЛОВЫЕ ТРУБЫ С НЕКОНДЕНСИРУЮЩИМСЯ ГАЗОМ ПРИНЦИП ДЕЙСТВИЯ

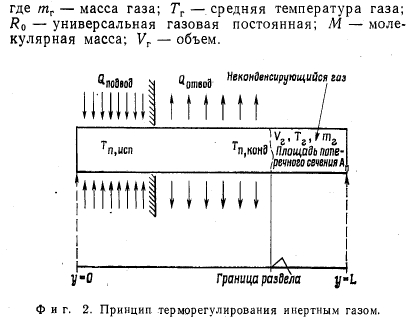

Неконденсирующийся газ, вводимый в тепловую трубу, вытесняется потоком пара в зону конденсации. Будучи неконденсирующимся, он не участвует в циркуляции и скапливается в зоне конденсации. При определенных условиях между циркулирующим паром и застойным газом устанавливается относительно резкая граница раздела (фиг. 2). В той части поверхности конденсатора, которая соприкасается с газом, теплоотвод практически отсутствует; таким образом, перемещая границу раздела, можно изменять поверхность теплоотдачи. Положение границы раздела определяется из условия равенства давлений пара и газа

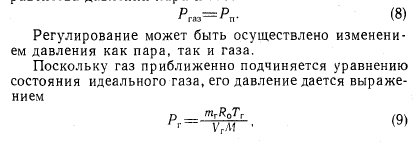

Регулирование может быть осуществлено изменением давления как пара, так и газа.

Поскольку газ приближенно подчиняется уравнению состояния идеального газа, его давление дается выражением



В качестве параметров для регулирования положения границы раздела, а следовательно, и термического сопротивления тепловой трубы в принципе могут быть использованы температура, объем и масса газа.

Тепловые трубы: Перевод с английского и немецкого Под редакцией проф., д-ра техн. наук Э. Э. ШПИЛЬРАЙНА.: ИЗДАТЕЛЬСТВО «МИР: Москва 1972
