КОМПРЕССОРНАЯ УСТАНОВКА НА ОСНОВЕ ВИНТОВОГО КОМПРЕССОРА ВКМ-2/8

Создание и производство наукоемкой, конкурентно-способной продукции является одной из актуальных задач в ОАО «Сумское НПО им. М.В. Фрунзе».

Научно-исследовательская деятельность нашего предприятия направлена на освоение оборудования нового поколения с более эффективными показателями по надежности и энергопотреблению. Разработка и изготовление винтового компрессора это результат научно-технического прогресса в объединении.

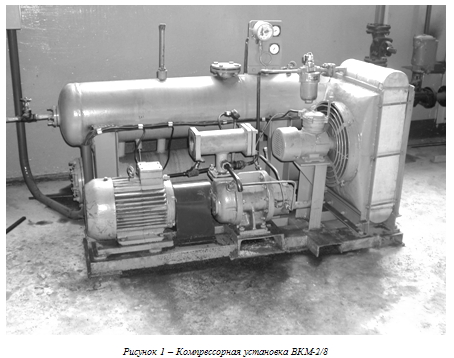

Для обеспечения цехов завода сжатым воздухом в необходимом количестве с минимальными затратами энергии разработана экспериментальная компрессорная установка ВКМ-2/8 (Рис. 1) на базе которой планируются новые разработки типоразмерного ряда винтовых компрессоров.


В мировой практике винтовые компрессора все более вытесняют другие типы компрессоров.

Основные свойства и преимущества винтовых компрессоров:

1. Экономичность – высокое значение КПД в широком диапазоне производительностей и давлений.

2. Быстроходность – небольшие габариты и масса благодаря высокой частоте вращения.

3. Надежность в работе и удобство в эксплуатации благодаря простоте конструкции.

4. Высокий ресурс благодаря отсутствию деталей часто выходящих из строя и легко подверженных вибрации.

5. Полная уравновешенность роторов компрессора, позволяющая отказаться от тяжелых фундаментов.

6. Высокая равномерность подачи газа, благодаря чему отпадает необ-ходимость в устройстве громоздких рессиверов.

7. Долговечность при отсутствии абразивных примесей в перекачиваемой среде.

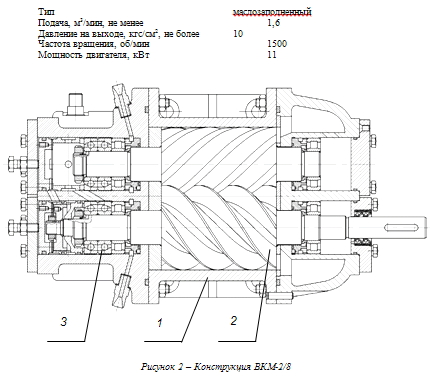

Корпус компрессора 1 литой выполнен с двумя вертикальными фланцевыми разъемами – на стороне нагнетания и на стороне всасывания, что упрощает технологию изготовления корпуса.

Винты 2, расположенные в корпусе, являются цельными для обеспечения их надежной работы за счет максимальной жесткости. Минимальные зазоры между винтами и между винтами и корпусом, а также правильный выбор оптимальных сечений окон всасывания и нагнетания обеспечивают максимально-допустимое значение КПД.

Подшипники качения 3 упрощают конструкцию компрессора и обеспечивают стабильность величины рабочих зазоров между винтами. Со стороны нагнетания установлены опорный и упорные шарикоподшипники.

Профиль зубьев винтового компрессора является важнейшим элементом, определяющим экономичность, характеристику и габариты машины. В ОАО «Сумское НПО им. М.В. Фрунзе» впервые на Украине разработана и изготовлена винтовая пара, которая является основным рабочим органом в компрессоре, с уникальным симметричным циклоидальным корригированным профилем (патент) с соотношением зубьев 5/7. Оптимальная конфигурация винтовой пары, и как следствие, максимальные технические характеристики и высокая эффективность компрессора достигнуты за счет применения современной компьютерной технологии и успешного осуществления научно-исследовательских работ.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ КОМПРЕССОРНОЙ УСТАНОВКИ ВКМ-2/8

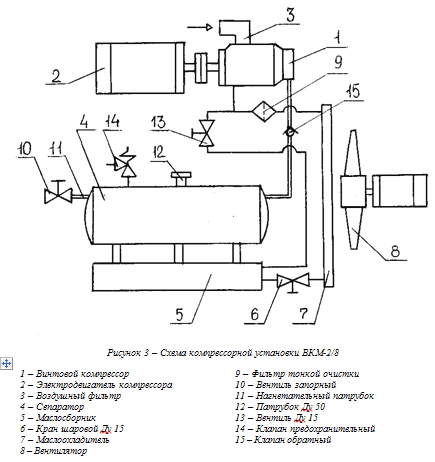

Всасываемый воздух поступает в винтовой компрессор через фильтр 3 и после отсечения полостей винтов от камеры всасывания в них впрыскивается масло. После сжатия в компрессоре 1 масловоздушная смесь через обратный клапан 15 подается в сепаратор 4, где масло отделяется и стекает в маслосборник 5, а очищенный воздух подается потребителю.

Отсепарированное масло из маслосборника под действием избыточного давления, через фильтр 9 и маслоохладитель 7 поступает обратно в компрессор. Необходимый расход масла обеспечивается дроссельным отверстием.

Для управления, контроля параметров и защитного отключения установки служит система КИП и А. Шкаф управления автономный и устанавливается возле установки.


Результаты испытаний показали, что успехи разработок и освоения новых типов наукоемкого и высокоэффективного оборудования очевидны. Выбранный путь является наиболее перспективным для решения многих проблем, связанных с развитием компрессоростроения.

Труды XIII международной научно-технической конференции по компрессоростроению. Сумы 2004
