Камеры тепловых сетей

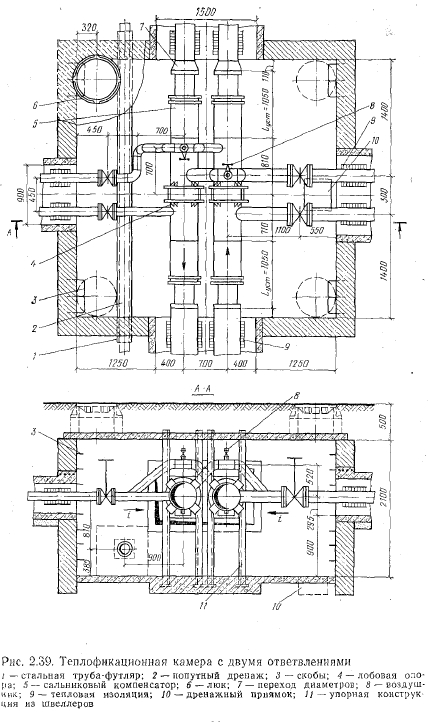

Камеры тепловых сетей (рис. 2.39) устраивают по трассе для установки оборудования теплопроводов (задвижек, сальниковых компенсаторов, дренажных и воздушных устройств, контрольно-измерительных приборов и др.), требующего постоянного осмотра и обслуживания в процессе эксплуатации. Кроме того, в камерах обычно устраивают ответвления к потребителям и неподвижные опоры. Переходы труб одного диаметра к трубам другого диаметра также должны находиться в пределах камер. Всем камерам (узлам ответвлений), установленным по трассе тепловой сети, присваивают эксплуатационные номера, которыми их обозначают на планах, схемах и пьезометрических графиках. Размещаемое в камерах оборудование должно быть доступно для обслуживания, что достигается обеспечением достаточных расстояний между оборудованием и стенками камер. Высоту камер в свету выбирают не менее 1,8—2 м. Внутренние габариты камер зависят от числа и диаметра прокладываемых труб, размеров устанавливаемого оборудования и минимальных расстояний между строительными конструкциями и оборудованием.

До настоящего времени значительное количество камер строится из кирпича, а также монолитного бетона и железобетона, что приводит к увеличению трудовых затрат


Полы в камерах выполняют из сборных железобетонных плит или делают монолитными (из бетона или железобетона). Сборные железобетонные плиты укладывают на тщательно выровненную и уплотненную подготовку из щебня толщиной 50 мм. При устройстве монолитного пола бетон слоем 100 мм укладывают на щебеночную подготовку толщиной 50 мм. В одном из углов пола камеры для сбора воды предусмотрен приямок размером не менее 400X400 мм и глубиной не менее 300 мм, перекрытый сверху съемной решеткой. Для обеспечения стока воды дно камеры делают с уклоном не менее 0,02 в сторону приямка, который для удобства откачки воды из камеры расположен под одним из люков. Из приямков камер, расположенных в нижних точках трассы, предусматривают самотечный отвод воды в сбросные колодцы, а из приямков других камер вода отводится передвижными насосами или. непосредственно самотеком в систему канализации.

Перекрытие камер может быть монолитным или из сборных железобетонных плит, уложенных на железобетонные или металлические балки. Для устройства люков в углах перекрытия укладывают плиты с отверстиями. В монолитных перекрытиях отверстия выполняют во время бетонирования. В соответствии с правилами техники безопасности при эксплуатации число люков для камер предусматривают не менее двух при внутренней площади камер до 6 м2 и не менее четырех при внутренней площади камер 6 м2 и более. Диаметры входных и аварийных люков принимаются не менее 0,63 м. Горловину лаза под люком делают цилиндрической формы диаметром 700 мм на глубину не более 1 м; при большей глубине лаз следует предусматривать расширяющимся книзу. Для спуска в камеру обслуживающего персонала под люком устанавливают скобы, располагаемые в шахматном порядке с шагом по высоте не более 400 мм, или лестницы. В случае, если габариты оборудования камеры превышают размеры входных люков, необходимо предусматривать монтажные проемы, ширину которых принимают не менее наибольшего размера арматуры, оборудования или диаметра труб плюс 0,1 м (но не менее 0,7 м).

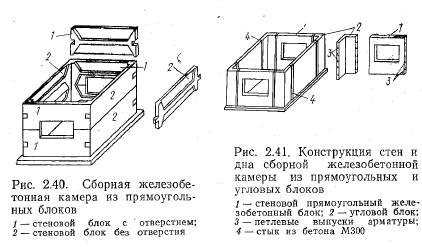

В последнее время в практике строительства тепловых сетей широкое распространение получают более индустриальные камеры из сборного железобетона (рис. 2.40). На монтаж таких камер уходит меньше времени и сокращаются трудозатраты. Применяются также сборные конструкции прямоугольных камер со стенками из вертикальных блоков (рис. 2.41), которые бывают двух типов: сплошные и с отверстиями прямоугольной формы для пропуска теплопроводов. Угловой стеновой блок в поперечном сечении имеет форму уголка. Для соединения блоков предусмотрены петлевые выпуски арматуры. Плиты перекрытий имеют прямоугольную форму с отверстиями для люков. Такая конструкция может воспринимать значительные горизонтальные усилия, передаваемые неподвижными опорами теплопроводов при размещении их как в стенах, так и внутри камер.

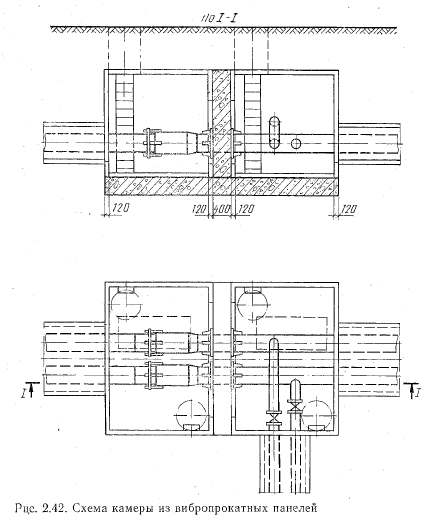

Мосинжпроектом разработаны унифицированные камеры из сборных железобетонных вибропрокатных панелей. Камеры сооружают из отдельных объемных элементов, собираемых на заводе из прямоугольных железобетонных плит. Между двумя смежными объемными элементами может быть установлена неподвижная опора из монолитного железобетона (рис. 2.42). При строительстве тепловых сетей небольшого диаметра камеры могут выполняться из круглых сборных железобетонных колец. Круглые плиты перекрытий имеют два отверстия для устройства смотровых люков. Следует отметить, что типовые сборные камеры, разработанные различными организациями и применяемые при строительстве тепловых сетей имеют существенные конструктивные и технологические недостатки, так как трудно предусмотреть все возможные варианты узлов теплопроводов.


На магистральных тепловых сетях диаметром 500 мм и более секционирующие задвижки с электроприводом устанавливают, как правило, в камерах, над которыми надстраивают надземные сооружения в виде павильонов. В целях исключения коррозии пусковой аппаратуры, устанавливаемой в павильоне, от воздействия влажного воздуха целесообразно камеру с павильоном изолировать от этих каналов, пристроив при этом вытяжную шахту из каналов к стене павильона. Для производства ремонтных работ в павильонах предусматривают грузоподъемное оборудование. Для предохранения камер от проникания грунтовых вод важное значение имеет устройство их гидроизоляционной защиты. Наружные поверхности днища и стен камер при наличии высокого уровня грунтовых вод, даже при имеющемся попутном дренаже, покрывают оклеенной гидроизоляцией из битумных рулонных материалов, число слоев которых установлено проектом. В условиях повышенных требований водонепроницаемости кроме наружной оклеенной гидроизоляции применяют дополнительную штукатурную цементно-песчаную гидроизоляцию внутренней поверхности, наносимую при больших объемах работ методом торкретирования.

Авдолимов Е. М., Шальнов А. П. Водяные тепловые сети. — М.: Стройиздат, 1984.
