Конструктивные особенности бесканальных тепловых сетей из асбестоцементных труб

Минсельстроем СССР введена «Инструкция по проектированию и строительству бесканальных тепловых сетей из асбестоцементных труб» (ВСН2-79). Инструкция разработана Всесоюзным заочным инженерно-строительным институтом (ВЗИСИ) совместно с Главным техническим управлением Минсельстроя СССР и Главспецсельстроем Минсельстроя РСФСР, согласована с Госстроем СССР и Главсельстройпроектом Минсельхоза СССР и рекомендована для широкого применения.

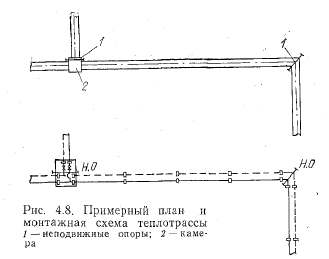

На основании этой инструкции при одновременном выполнении требований действующих глав СНиП II-36-73 «Тепловые сети», СНиП П-34-76 «Горячее водоснабжение» и СНиП Ш-30-74 «Водоснабжение, канализация и теплоснабжение. Наружные сети и сооружения» можно вести проектирование и строительство бесканальных подземных тепловых сетей (отопления, горячего водоснабжения) из асбестоцементных труб условным проходом до 300 мм, предназначенных для транспортирования горячей воды с температурой до плюс 115°С и давлением до 1,2 МПа включительно. Проектирование подземных бесканальных тепловых сетей из асбестоцементных труб, выбор трассы, разработка и составление профиля при рабочем проектировании, установка арматуры производится в соответствии с главой СНиП по проектированию тепловых сетей. Примерный план трассы и монтажная схема показаны на рис. 4.8.

Тепловые сети из асбестоцементных труб прокладывают в сухих и маловлажных грунтах. При прокладке трубопроводов в насыщенных водой грунтах предусматривают попутный дренаж. При пересечении тепловыми сетями железнодорожных и трамвайных путей, а также автомобильных дорог трубопроводы из асбестоцементных труб прокладывают, как правило, в каналах или футлярах, конструкция которых должна обеспечить проведение ремонтных работ без нарушения движения по путям и дорогам.. Заглубление тепловых сетей от поверхности земли или дорожного покрытия следует; принимать не менее 1,2 м до верха асбестоцементных труб. В местах прохода теплопроводов из асбестоцементных труб через стены зданий и теплофицированных камер необходимо предусматривать установку гильз с уплотнением зазора смоляной прядью (рис. 4.9). Гильзу выполняют из металлической трубы, диаметр которой на 50—70 мм больше наружного диаметра асбестоцементных труб.


При бесканальной прокладке тепловых сетей из стальных труб во избежание неравномерных просадок, которые вызывают дополнительные изгибающие напряжения, обычно свободные опоры под трубопроводами не, устанавливают. Трубы в этом случае укладывают на нетронутый грунт или на утрамбованный слой песка. Свободные опоры применяют лишь на углах поворота и в местах установки гнутых компенсаторов, где сохраняются канальные участки. При бесканальной прокладке тепловых сетей из асбестоцементных труб канальные участки полностью исключают, поэтому необходимость в устройстве свободных опор отпадает.


После закрепления стальных отводов и патрубков неподвижными опорами в процессе всего периода эксплуатации разгерметизации не наблюдалось. В связи с этим при монтаже тепловых сетей из асбестоцементных труб углы поворота и ответвления, выполняемые при помощи стальных отводов и патрубков, стали закреплять неподвижными опорами.

Строительство бесканальных тепловых сетей из асбестоцементных труб показало большое их преимущество по по сравнению с традиционными тепловыми сетями из стальных труб. Полностью отпадает необходимость в устройстве каналов, исключаются специальные компенсаторы линейных деформаций, теплотрасса в этом случае становится прямолинейной (без П-образных выступов в плане). Не требуется противокоррозионное покрытие, уменьшается толщина и упрощается конструкция тепловой изоляции. Это дает значительный технико-экономический эффект.

Авдолимов Е. М., Шальнов А. П. Водяные тепловые сети. — М.: Стройиздат, 1984.
