Надземная прокладка теплопроводов

Надземную прокладку тепловых сетей применяют на территориях промышленных предприятий, на площадках, свободных от застроек, вне пределов города или в местах, где она не влияет на архитектурное оформление и не мешает движению транспорта. Надземная прокладка имеет ряд преимуществ: доступность для осмотра и удобство эксплуатации; возможность в кратчайшие сроки обнаружить и ликвидировать аварию в теплопроводах; отсутствие электрокоррозии от блуждающих токов и коррозии от агрессивных грунтовых вод; меньшая стоимость сооружения по сравнению со стоимостью подземных прокладок тепловых сетей. Надземную прокладку тепловых сетей осуществляют: на отдельно стоящих опор ах (мачтах); на эстакадах с пролетным строением в виде прогонов, ферм или подвесных (вантовых) конструкций; по стенам зданий.

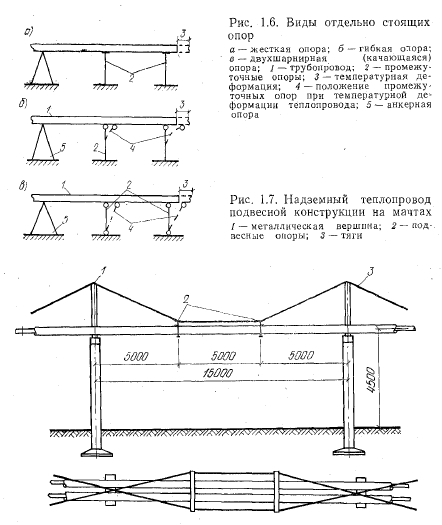

Низкие опоры применяют в основном для надземной прокладки тепловых сетей на свободных от застроек площадках. При прокладке на низких опорах расстояние в свету от поверхности земли до низа тепловой изоляции теплопроводов должно быть не менее 0,35 м. Высокие отдельно стоящие опоры подразделяют на жесткие, гибкие и качающиеся (рис. 1.6). Жесткие опоры представляют собой отдельные колонны или рамы. Гибкие опоры — это стальные стойки, жесткозаделанные в фундамент с трубопроводом и при температурном удлинении последнего перемещается совместно с трубой. Перемещение верхушки происходит за счет упругого изгиба стойки. Качающиеся высокие опоры состоят из стальной или железобетонной стойки, шарнирно соединенной с фундаментом. Верхушка стоек шарнирно соединяется с опирающимся трубопроводом и за счет поворота стойки вокруг нижнего шарнира может свободно перемещаться в горизонтальном направлении при перемещении трубопроводов вследствие изменения температуры.

Высоту мачт определяют исходя из заданных габаритов для проездов. Мачту рассчитывают на массу пролета труб, горизонтальные осевые и боковые усилия, возникающие от трения теплопроводов на подвижных опорах, а также на ветровую нагрузку. При прокладке труб небольшого диаметра на отдельных опорах, промежуточные опоры создают посредством вантовых растяжек и подвесок (рис. 1.7). Отдельно стоящие мачты или опоры выполняют из дерева, стали или железобетона. Деревянные мачты дешевле других, но они недолговечны и применяются для временных прокладок тепловых сетей. При небольших объемах строительства надземных тепловых сетей применяют стальные мачты из профильной стали, однако они дороги и трудоемки И поэтому вытесняются железобетонными. Мачты из железобетона особенно целесообразно применять при массовом строительстве тепловых сетей на промышленных площадках, когда рентабельно организовать их изготовление в заводских условиях.

Для совместной прокладки тепловых сетей с другими трубопроводами различного назначения применяют эстакады, изготовляемые из металла или железобетона. В зависимости от количества одновременно прокладываемых трубопроводов пролетные строения эстакад могут быть одноярусными или многоярусными. Примеры размещения трубопроводов на эстакадах показаны на рис. 1.8. Теплопроводы обычно прокладывают на нижнем ярусе эстакады, при этом трубопроводы с более высокой температурой теплоносителя размещают ближе к краю, обеспечивая тем самым лучшее расположение П-образных компенсаторов, имеющих разные размеры. При прокладке тепловых сетей на территории промышленных предприятий применяют также способ надземной прокладки на кронштейнах, укрепляемых в стенах зданий (рис. 1.9). Выбор пролета теплопроводов (т. е. расстояний между кронштейнами) производят с учетом несущей способности конструкции здания.


Авдолимов Е. М., Шальнов А. П. Водяные тепловые сети. — М.: Стройиздат, 1984.
