Основные задачи эксплуатаций

Современные системы централизованного теплоснабжения в процессе эксплуатации обслуживают различные подразделения, от согласованного действия которых зависит бесперебойное снабжение потребителей теплом и безаварийная работа оборудования источников тепла, тепловых сетей и абонентских вводов. Четкая работа теплоснабжения обеспечивается службами эксплуатации.

Одной из основных задач эксплуатации является организация бесперебойной подачи потребителям теплоносителя требуемых параметров при минимальных потерях тепла. Для этого необходимо: согласованная работа

источников тепла (ТЭЦ или котельных), тепловых сетей и теплопотребляющих установок абонентов; правильное распределение тепла по потребителям и учет отпущенного гепда; тщательное наблюдение за тепловыми сетями и станционным оборудованием, своевременное проведение ревизии и ремонта, обеспечение быстрой локализации и ликвидации аварий и неполадок; организация контроля за состоянием теплоприемников у потребителей.

Нормальная работа системы теплоснабжения требует постоянного соблюдения тепловой станцией заданного графика отпуска тепла и параметров теплоносителя. Суточный отпуск тепла со станции должен совпадать с потребным суточным расходом тепла у абонентов. При нарушении этого требования нарушается тепловой режим сети. Под надежным теплоснабжением понимают обеспечение теплом каждого потребителя, т. е. сюда входит задача правильного распределения циркулирующей сетевой воды по вводам потребителей.

Эти расходы растут с повышением удельной стоимости тепловых сетей и их обслуживания, увеличением процента тепловых потерь в сетях вследствие увеличения средней протяженности и особенно среднего диаметра сетей; с повышением напора сетевых насосов на ТЭЦ и появлением дополнительных перекачивающих станций на сети в связи с увеличением радиуса действия. Чем, технически совершеннее выполнена система теплоснабжения, тем меньше трудозатрат при ее эксплуатации.)

Основная задача надежности систем теплоснабжения состоит в бесперебойном обеспечении потребителей тепловой энергией в соответствии с их действительной потребностью. Перерывы в подаче тепла на нужды отопления, вентиляции и горячего водоснабжения могут привести к замораживанию систем, а также трубопроводов самой тепловой сети, т. е. к разрушению системы теплоснабжения. Прекращение же подачи тепла промышленным предприятиям, где теплоноситель используется для технологических нужд, приводит к срыву технологических процессов и работы предприятий.

Важными предпосылками надежной работы системы теплоснабжения являются минимальные потери тепла и теплоносителя из сети. Большая утечка теплоносителя приводит к снижению давления в отдельных точках сети, недостаточному напору на вводе потребителя, попаданию воздуха в системы теплопотребления и нарушению циркуляции в них, а большие тепловые потери — к значительному охлаждению теплоносителя на пути от источника к потребителю и недогреву системы последнего. Кроме того, потери тепла и теплоносителя ухудшают техникоэкономические показатели работы системы теплоснабжения, повышают себестоимость отпущенного тепла и в значительной мере являются причиной дальнейшего ухудшения состояния тепловых сетей и перерасхода топлива.

Постоянной заботой эксплуатационной организации является совершенствование оборудования системы теплоснабжения и методов его эксплуатации,, повышение производительности труда эксплуатационного персонала. Чем выше техническое совершенство системы теплоснабжения — надежность примененных строительных и механических конструкций, оборудования (задвижек, компенсаторов, опор, регуляторов и др.), рациональность схемы сети, тем меньше трудозатрат при обслуживании в ремонте.

Современные методы эксплуатации тепловых Сетей определили новые организационные формы управления системами теплоснабжения. Структура эксплуатационной службы зависит от единичной мощности и количества источников тепловой энергии, радиуса действия тепловых сетей и других причин. В крупных городах и промышленных районах для организации эксплуатации тепловых сетей от коммунальных и промышленных ТЭЦ создаются специальные предприятия—Тепловые сети (Теплосеть), подчиненные районному энергетическому управлению. Радиус действия предприятия Теплосеть распространяется на тепловые сети в пределах границ обслуживания (от выходных задвижек магистралей на коллекторах ТЭЦ до входных задвижек на центральных тепловых пунктах или на абонентских вводах).

Теплосеть, получая тепло от ТЭЦ, руководит транспортированием тепловой энергии по наружным тепловым сетям, распределением его по тепловым пунктам и осуществляет контроль за использованием тепла потребителями. Теплосеть должна систематически проверять правильность установленных режимов работы ТЭЦ и тепловых сетей, изучать состояние и условия работы оборудования тепловых сетей и абонентских вводов и заниматься совершенствованием этого оборудования. Задачей предприятия является контроль за работой действующих тепловых сетей, проведение профилактического, текущего и капитального ремонтов тепловых сетей, разработка и реализация оптимальных гидравлических и тепловых режимов для обеспечения надежного и качественного теплоснабжения потребителей.

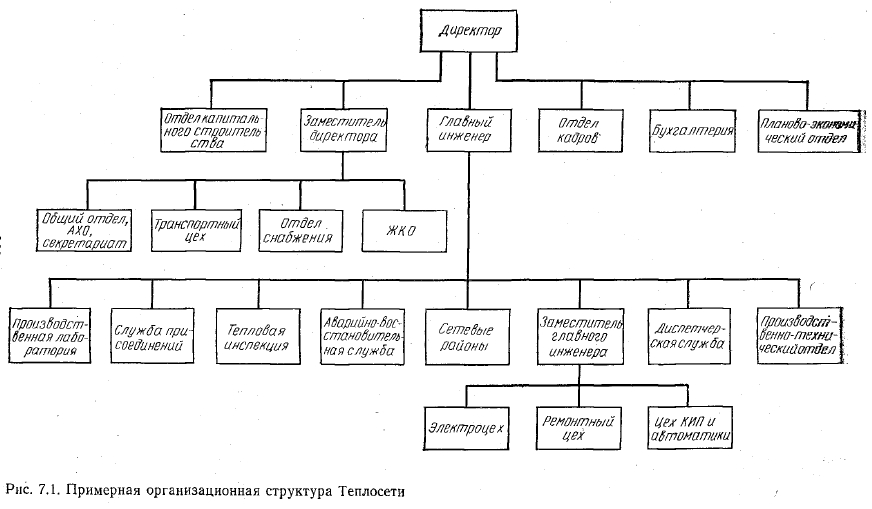

Предприятие Теплосеть состоит из подразделений: административно-управленческого, производственного и эксплуатационных районов. На рис. 7.1 показана примерная организационная структура Теплосети. Ниже приведены характеристики и назначение основных производственных служб Теплосети. Производственно технический отдел решает задачи совершенствования оборудования и режимов его эксплуатации, разрабатывает противоаварийные профилактические мероприятия, направленные на повышение надежности и экономичности работы сетей и оборудования, разрабатывает программы испытаний и наладки сетей теплоснабжения, составляет инструкции по обслуживанию тепловых сетей, насосных подстанций, тепловых пунктов и т. д., разрабатывает оргмероприятия по техническому перевооружению и развитию систем теплоснабжения.

Диспетчерская служба теплосети осуществляет общее оперативное управление эксплуатацией, а также управление тепловым и гидравлическим режимами системы теплоснабжения. Служба разделяется на группу режимов и оперативную группу. Группа режимов разрабатывает режимы приготовления тепла, графики температур, давлений и расходов теплоносителя и др. В состав оперативной группы входят центральный диспетчерский пункт (ЦДП) и районные диспетчерские пункты (РДП). На ЦДП возлагаются важнейшие функции деятельности: разработка режимов теплоприготовительного оборудования источников тепла и контроль их исполнения; контроль параметров и распределения теплоносителя в тепловых сетях; наблюдение за подключением новых сетей; руководство действиями обслуживающего персонала тепловых станций и сетевых районов при регулировании режимов потребления тепла, по обнаружению и ликвидации аварий и др. ЦДП имеет прямую телефонную связь с .РДП и ТЭЦ, а крупные теплосети—средства дистанционного управления, позволяющие контролировать работу тепловых пунктов на больших расстояниях от места управления. Поступающая информация и указания, выдаваемые диспетчером ЦДП, регистрируются в оперативном журнале и книге распоряжений, а изменения тепловых и гидравлических режимов заносятся в суточные диспетчерские графики.

Диспетчерский пункт получает от бюро погоды прогноз погоды на следующий день. На основании этих данных составляют график отпуска тепла потребителям, устанавливают температуру сетевой воды, давление на обратном коллекторе ТЭЦ или котельной, напор на коллекторе или количество воды, подаваемой в теплосеть. В центральный диспетчерский пункт стекается вся информация о фактическом состоянии оборудования сети и систем теплопотребления и о текущей потребности в тепловой энергии. Диспетчер сети, в соответствии с текущими метеорологическими условиями и графиком отпуска тепла, разрабатывает и задает станции необходимые на ближайший отрезок времени тепловой и гидравлические режимы. При этом он исходит из реальной технической возможности имеющегося теплофикационного оборудования ТЭЦ, обеспечения максимальной экономичности работы системы теплоснабжения в целом.


Диспетчер сети следит за подпиткой тепловых сетей, так как объем утечки указывает на состояние герметичности сети. В случае резкого увеличения объема подпитки тепловых сетей (а в открытых водяных системах теплоснабжения с непосредственным водоразбором на горячее водоснабжение учитывается и график водопотребления), показывающего наличие повреждения сети, диспетчер дает указание о немедленной проверке теплосети и местных систем, а также о проверке теплового оборудования из ТЭЦ. В распоряжении диспетчера имеется аварийная бригада слесарей, запас необходимых материалов, арматуры, запасных частей, а также специальные автомашины технической помощи, снабженные приспособлениями необходимыми для ликвидации повреждений.

Важная роль в Теплосети принадлежит аварийно-восстановительной службе, задачей которой является быстрая локализация и ликвидация возможных аварий в тепловых сетях. Для этой цели; служба должна быть оснащена соответствующими механизмами и машинами (экскаваторами, бульдозерами, аварийным транспортом, сварочными агрегатами, компрессорами, насосными установками и т. д.). При нормальной работе системы теплоснабжения (т. е. при отсутствии аварий) основной персонал аварийно-восстановительной службы входит обычно в состав ремонтного цеха и занимается капитальным ремонтом тепловых сетей.

Для обеспечения надежной и экономичной работы теплосети необходимо, чтобы потребители строго выполняли правила использования тепла,, для чего персонал тепловой сети должен проводить систематическую проверку и инспектирование абонентских вводов и теплопотребляющих установок. Эти функции осуществляет тепловая инспекция, основной задачей которой является контроль рационального использования тепла и состояния теплоиспользующих установок. Служба присоединения производит учет присоединенных абонентов и решает вопросы о выдаче технических условий и разрешений на присоединение к тепловым сетям новых теплоиспользующих установок.

Производственная лаборатория осуществляет испытание нового оборудования и новых схем теплоснабжения, усовершенствование и внедрение новой регулирующей и контрольно-измерительной аппаратуры, проводит гидравлические и тепловые испытания тепловых сетей и абонентских вводов, систематически контролирует качество воды у абонентов и в тепловой сети. На основе обобщения результатов испытаний оборудования тепловых сетей и абонентских вводов производственная лаборатория разрабатывает предложения по дальнейшему совершенствованию системы теплоснабжения. Для осуществления технического надзора за строительством новых тепловых сетей, а также за реконструкцией действующих тепловых сетей и насосных подстанций в крупных теплосетях имеются отделы капитального строительства.

Транспортный цех предназначен для обеспечения службы ремонта и сетевых районов транспортом и механизмами специального назначения во время ремонтов, и эксплуатации. Электроцех осуществляет монтаж и эксплуатацию электрокабелей, электрических приводов арматуры, электрического оборудования насосных подстанций, устройство средств электрической защиты и освещения. Персонал цеха обеспечивает дежурство электриков, а также ремонт электрооборудования.

Ремонтный цех осуществляет ремонтные работы на тепловых сетях и другом оборудовании. Механические мастерские снабжают эксплуатационные подразделения деталями, необходимыми для проведения ремонтов, производят ремонт арматуры, механизмов, автоматических регуляторов и контрольно-измерительных приборов. Служба контрольно-измерительных приборов (КИП) и автоматики ведает обслуживанием, ремонтом и наладкой приборов учета тепла, регуляторов и других контрольно-измерительных приборов сетей и тепловых пунктов.

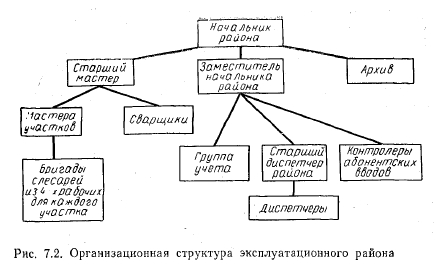

Сетевые районы являются основными производственными подразделениями предприятия, непосредственно занимающимися эксплуатацией тепловых сетей в пределах отведенных границ обслуживания. Организационная структура эксплуатационного (сетевого) района показана на рис. 7.2. Сетевой район осуществляет обычно эксплуатацию тепловых сетей от одной, в редких случаях от двух ТЭЦ. Сетевые районы имеют свои районные диспетчерские пункты РДП, оснащенные необходимым количеством указывающих, регистрирующих и регулирующих приборов, позволяющих вести постоянный контроль за режимами работы . тепловой сети и теплопотребляющих установок. В помещениях РДП должна находиться оперативная схема тепловых сетей района с-указанием длины участков, диаметров трубопроводов, номеров тепловых пунктов и абонентских вводов.

Все работы в районе выполняют обходчики тепловых сетей и абонентских вводов под руководством мастеров. Периодичность обхода и обязанности обходчиков указаны в инструкции по эксплуатации. Результаты каждого обхода регистрируются в рапорте. Дефекты, требующие устранения, мастер заносит в журнал дефектов с указанием сроков выполнения.


Для эксплуатации систем теплоснабжения на базе районных котельных созданы специализированные эксплуатирующие организации «Производственные предприятия объединенных котельных и тепловых сетей» (ПОК и ТС). Эти предприятия находятся в подчинении областных энергетических управлений исполнительных комитетов Советов народных депутатов. Создание производственных предприятий объединенных котельных и тепловых сетей позволило значительно повысить технический уровень эксплуатации городского теплоэнергетического хозяйства, уменьшить число неэкономичных котельных, находившихся в ведении различных организаций, создало условия для повышения квалификации обслуживания и снижения уровня эксплуатационных затрат, существенно улучшило контроль качества ремонта котельного оборудования и тепловых сетей, позволило создать производственно-технические базы, оснащенные современным оборудованием.

Наряду с этим, еще большое число мелких систем теплоснабжения от местных или небольших квартальных котельных продолжает эксплуатироваться жилищными управлениями (отделами) или предприятиями различных ведомств. В этих небольших разобщенных системах теплоснабжения вследствие низкой квалификации обслуживающего персонала крайне медленно внедряются научно-технические достижения передовых эксплуатирующих предприятий, слабо выполняются указания по экономии тепла и расходованию материалов, часты нарушения режимов регулирования и правил эксплуатации, трудно осуществлять мероприятия по защите воздушного бассейна от загрязнения.

Авдолимов Е. М., Шальнов А. П. Водяные тепловые сети. — М.: Стройиздат, 1984.
