Характеристика картографических проекций

Нормальной сеткой в картографии называют такую систему сферических координат (широт и долгот), координатные линии которой проще всего изображаются в данной проекции Для большинства проекций нор мольной сеткой является географическая сетка меридианов и параллелей. По виду нормальной сетки все используемые и авиации картографические проекции подразделяются на цилиндрические, азимутальные, конические, специальные.


В цилиндрических проекциях меридиаиы нормальной сетки изображаются прямыми линиями, параллельнымн между собой, расположенными на расстоянии, пропорциональном разности долгот, а параллели — прямыми линиями, перпендикулярными меридианам. Такую сетку можно получить, перенеся сетку меридианов и параллелей на боковую поверхность цилиндра (рис. 2.6) и разворачивая затем ее на плоскость.

В азимутальных проекциях параллели нормальной сетки изображаются концентрическими окружностями, а меридианы — радиальными прямы ми, сходящимися в центре (полюсе) под углом, равным разности долгот. Азимутальные проекции получаются путем переноса поверхности сферы на касательную или секущую плоскость (рис. 2.7).

В конических проекциях параллели нормальной сетки являются кои центрическими окружностями, а меридианы — радиальными прямыми, сходящимися в центре пот углом, пропорциональным разности долгот Такую проекцию можно представить как изображение поверхности сферы на боковой поверхности конуса (касающегося или секущего сферу) с последующей конуса на плоскости (рис. 2.8)

В поликонических проекциях параллели являются окружностями различного ралиуса, изображенными в натуральную величину, а меридианы являются кривыми, симметричными относительно среднего меридиана.

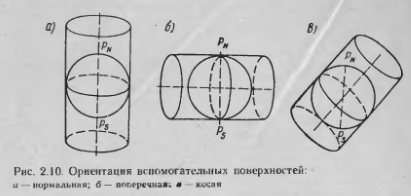

Вспомогательная геометрическая поверхность, на которую переносится по нерхность земной сферы, может по- разному ориентироваться относительно осн вращения Земли (рис 2.10). В связи с этим различают следующие виды проекций: нормальные (ось вспомогательной поверхности совпадает с осью вращения сферы); поперечные (осн поверхности совпадают с плоскостью экваторг), косые (ось вспомогательной проекции составляет с осью вращения сферы косой угол).

Центральная полярная проекция. Она является азимутальной дней, в которой поверхность сферы проектируется из центра сферы на плоскость, касательную к сфере в точке полюса (рис. 2.11). Карта в центральной полярной проекции не пользуется в качестве бортовой карты полярного района Искажения длин, углов и площадей возрастают но мере vпаления от полюса


Полярная стереографическая проекция Она является равноугольной азимутальной проекцией, в которой проектирование сферы осуществляется из полюса сферы на плоскость (рис 2 12). секущую ее по выбранной параллели (или касающуюся сферы в точке противоположного полюса). Северный и южный блоки листов аэронавигационной карты масштабов I : 2 000 000 и 1 : 4 000 000 составлены и стереографической проекции на секущую плоскость но параллели с широтой ф=70°. Частные масштабы т и и во всех точках равны друг другу, они больше единицы на широтах (р<Сфо и меньше единицы для широт ф-фо- Они могут быть определены как








Угол, измеренный от северного направления вертикальной километровой линии на карте в проекции Гаусса, называется дирекционным а Азимут точки


Ортодромия на картах в проекции Гаусса прокладывается в виде прямой линии.

Равноугольная коническая проекция. Карты в этой проекции строят на касательном или секущем конусе. Параллели сечении изображаются в главном масштабе, на них отсутствует искажение длин (т=л). В других точках карты частные масштабы


Своей вогнутостью ортодромия обращена в сторону параллели с найменьшим масштабом.

Видоизмененная поликоиическая проекция (международная проекция). При построении данной проекции поверхность Земли принимается эллипсоид и делится на участки, представляющие собой сфероидические, занимающие по широте 4, а по долготе 6° (до параллели с Ф = 60°) или 12°. Каждый участок проектируется на плоскость независимо от других. Крайние параллели листа карты в главном масштабе в виде дуг окружностей неодинакового радиуса и с центрами, лежащими на продолжении среднего мередаина участка. В натуральную величину изображаются в виде прямых линий также два меридиана, отстоящие от среднего на 2° к западу и востоку (для участков с протяженностью 6° по долготе)


Карта в международной проекции произвольной, т. е. имеет искажения углов, длин и площадей. Однако они невелики Наибольшие искажения имеют место ни экваториальных листах и при измерении углов и 0.076% при длин. Поэтому практически в международной проекции можно считать равноугольной и равнопромежуточной. Ортодромия в пределах листа карты прокладывается в виде прямой линии.

Воздушная навигация: справочник/А.М. Белкин. М.: Транспорт. 1988г.
